Danh mục sản phẩm: Phụ kiện ống ô tô SAE J512 và J513 - loại loe 45 độ.
Biểu đồ kích thước chủ đề của UNF: từ UNF 5/16, đến UNF 1-3 / 8. Theo tiêu chuẩn ANSI B1.1 Fed-STD-H28 / 2.
Các loại vật liệu của phụ kiện chống cháy 45 độ SAE như sau: thép không gỉ, đồng thau và thép carbon.
Để các loại chủ đề ống: bộ điều hợp Npt, bộ điều hợp BSPT.

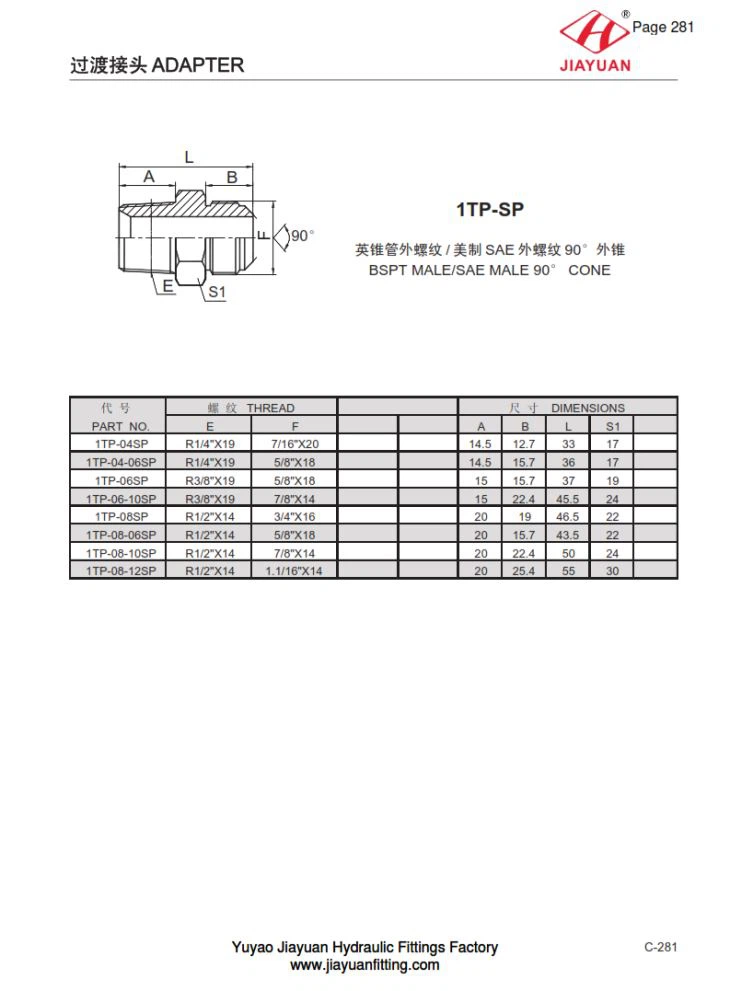

Biểu đồ kích thước 1TP-SP BSPT MALE / SAE MALE 90 ° CONE như sau:
PHẦN SỐ | CẢM ƠN | KÍCH THƯỚC | |||||
E | ĐỤ | Một | B | L | S1 | ||
1TP-04SP | R1 / 4 "X19 | 7/16 "X20 | 14,5 | 12,7 | 33 | 17 | |
1TP-04-06SP | R1 / 4 "X19 | 5/8 "X18 | 14,5 | 15,7 | 36 | 17 | |
1TP-06SP | R3 / 8 "X19 | 5/8 "X18 | 15 | 15,7 | 37 | 19 | |
1TP-06-10SP | R3 / 8 "X19 | 7/8 "X14 | 15 | 22,4 | 45,5 | 24 | |
1TP-08SP | R1 / 2 "X14 | 3/4 "X16 | 20 | 19 | 46,5 | 22 | |
1TP-08-06SP | R1 / 2 "X14 | 5/8 "X18 | 20 | 15,7 | 43,5 | 22 | |
1TP-08-10SP | R1 / 2 "X14 | 7/8 "X14 | 20 | 22,4 | 50 | 24 | |
1TP-08-12SP | R1 / 2 "X14 | 1.1 / 16 "X14 | 20 | 25,4 | 55 | 30 | |
