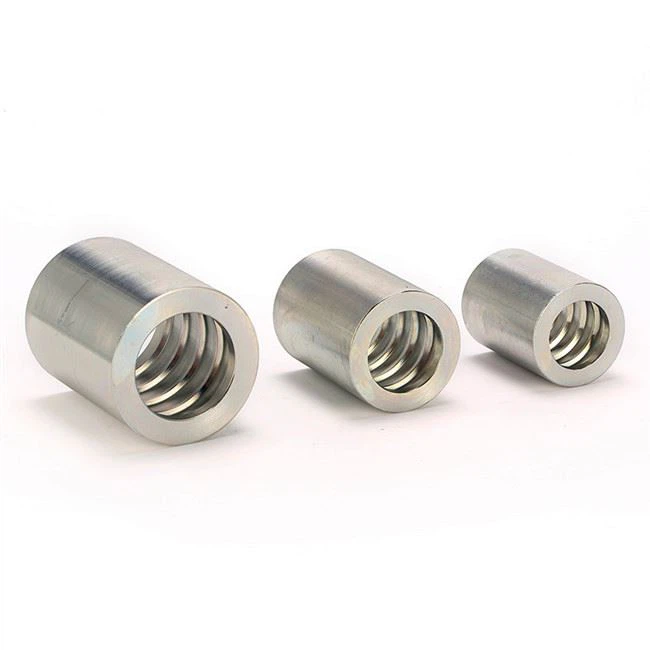

Ống nối ống thủy lực được sử dụng để uốn loại ống xoắn của DIN20022 4SP 4SH SAE100R12 R9r, phù hợp với bốn loại phụ kiện ống xoắn ốc. Ống sắt được thiết kế với yêu cầu thương hiệu ống của khách hàng, không phải tiêu chuẩn.
Jiayuanfitting là một nhà sản xuất chuyên nghiệp của ống thép không gỉ, sê-ri 00400 của biểu đồ kích thước ống mềm có thể hoán đổi cho nhau thành Gates, Eaton, Dữ liệu như sau:
PARTNO. | PARTNO | DN | DASH | A | D | E | L |
1 | 00400-04 | 6 | 04 | 11.5 | 22 | 15.5 | 37.5 |
2 | 00400-06 | 10 | 06 | 14.7 | 25.5 | 18.3 | 39 |
3 | 00400-08 | 13 | 08 | 17.5 | 29 | 21.3 | 41 |
4 | 00400-10 | 16 | 10 | 21 | 32.5 | 24.5 | 43 |
5 | 00400-12 | 19 | 12 | 24.5 | 37 | 29 | 51 |
6 | 00400-16 | 25 | 16 | 31 | 46.5 | 36.5 | 61.5 |
7 | 00401-20 | 32 | 20 | 38.3 | 53 | 42.8 | 67.5 |
8 | 00401-24 | 38 | 24 | 44.3 | 61 | 49.8 | 75 |
9 | 00401-32 | 51 | 32 | 57 | 77 | 64.5 | 79 |
Đặc điểm kỹ thuật của ống uốn cong ống thủy lực như sau:
Ferrule cho ống thủy lực xoắn ốc R9A / R9R, 4SP, 4SH / 10-16 R12 / 06-16 4
Vật liệu có sẵn: Thép& Mạ kẽm, đồng thau, thép không gỉ
Phù hợp với phụ kiện ống thủy lực ống sắt
Kích thước của ống mềm có 3/16, 1/4, 1/2, 3/8, 3/4, 5/8, 1, v.v.
Ferrule lắp ráp ống thủy lực cần công cụ uốn ống thủy lực, các thiết bị uốn được chế tạo đặc biệt để uốn các đường kính ống cụ thể. bạn nên xác nhận khả năng của máy và điều chỉnh cài đặt nếu cần. Đảm bảo chọn đúng đường kính uốn cho mỗi cụm ống.
Chúng tôi cũng có thể cung cấp phụ kiện ống thép thủy lực trong nhiều kết nối bộ chuyển đổi, phụ kiện ống thủy lực với đầu jic, đầu DIN, đầu SAE, đầu BSP, đầu JIS, v.v. Vui lòng gửi cho tôi emailjyray@72338.comnếu không tìm thấy những gì bạn cần.
