Danh mục phụ kiện BSP là popluare ở Anh, Ireland, Canada, Hoa Kỳ, v.v.
Tất cả các phụ kiện hình nón BSP 60 được giải thích bởi BS5200 bằng với tiêu chuẩn ISO 8434-6.
Kích thước của biểu đồ kích thước luồng BSPP là G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 v.v.
BSP là ống tiêu chuẩn của người Anh với hình thức sợi 55 độ.
Chủ đề BSPP theo tiêu chuẩn ISO 228 và AS 1722.2.
Hướng dẫn xử lý chủ đề của BSPP cho nhiều loại niêm phong như đầu nối ống hình nón 60 ° đến đầu nối ống trụ, cổng BSPP có con dấu ngoại quan, cổng BSPP có con dấu ED, oringPP + vòng giữ G loại, vòng chữ o điều chỉnh oPP, mặt cắt của BSPP con dấu loại B.
Bộ điều hợp ống lắp ống BSPP phù hợp với nhiều đầu như nam BSPT, nam ORFS, stud ISO 6149-3, nón JIC nam 74, nón Komatsu số 60, nam NPT, phụ kiện SAE ORB ISO 11926-3, ống hàn mông, nữ JIC 37cone, ORFS nữ, v.v.

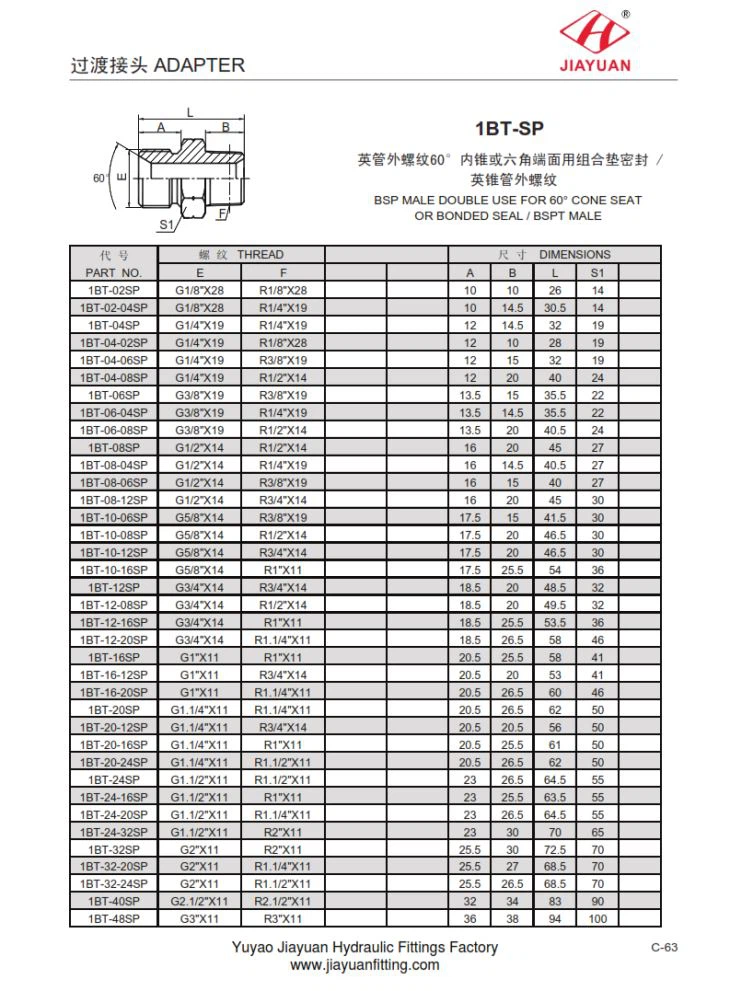

1BT-SP MALE NHÂN ĐÔI NHÂN ĐÔI SỬ DỤNG CHO 60 ° CONE SEAT HOẶC BONDED SEAL / BSPT MALE Biểu đồ kích thước phụ kiện như sau:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||
E | ĐỤ | Một | B | L | S 1 | |
1 B T - 02 S P | G 1/8 " X 28 | R1 / 8 " X 28 | 10 | 10 | 26 | 14 |
1 B T - 02 - 04 S P | G 1/8 " X 28 | R1 / 4 " X 19 | 10 | 14,5 | 30,5 | 14 |
1 B T - 04 S P | G 1/4 " X 19 | R1 / 4 " X 19 | 12 | 14,5 | 32 | 19 |
1 B T - 04 - 02 S P | G 1/4 " X 19 | R1 / 8 " X 28 | 12 | 10 | 28 | 19 |
1 B T - 04 - 06 S P | G 1/4 " X 19 | R3 / 8 " X 19 | 12 | 15 | 32 | 19 |
1 B T - 04 - 08 S P | G 1/4 " X 19 | R1 / 2 " X 14 | 12 | 20 | 40 | 24 |
1 B T - 06 S P | G 3/8 " X 19 | R3 / 8 " X 19 | 13,5 | 15 | 35,5 | 22 |
1 B T - 06 - 04 S P | G 3/8 " X 19 | R1 / 4 " X 19 | 13,5 | 14,5 | 35,5 | 22 |
1 B T - 06 - 08 S P | G 3/8 " X 19 | R1 / 2 " X 14 | 13,5 | 20 | 40,5 | 24 |
1 B T - 08 S P | G 1/2 " X 14 | R1 / 2 " X 14 | 16 | 20 | 45 | 27 |
1 B T - 08 - 04 S P | G 1/2 " X 14 | R1 / 4 " X 19 | 16 | 14,5 | 40,5 | 27 |
1 B T - 08 - 06 S P | G 1/2 " X 14 | R3 / 8 " X 19 | 16 | 15 | 40 | 27 |
1 B T - 08 - 12 S P | G 1/2 " X 14 | R3 / 4 " X 14 | 16 | 20 | 45 | 30 |
1 B T - 10 - 06 S P | G 5/8 " X 14 | R3 / 8 " X 19 | 17,5 | 15 | 41,5 | 30 |
1 B T - 10 - 08 S P | G 5/8 " X 14 | R1 / 2 " X 14 | 17,5 | 20 | 46,5 | 30 |
1 B T - 10 - 12 S P | G 5/8 " X 14 | R3 / 4 " X 14 | 17,5 | 20 | 46,5 | 30 |
1 B T - 10 - 16 S P | G 5/8 " X 14 | R 1 " X 11 | 17,5 | 25,5 | 54 | 36 |
1 B T - 12 S P | G 3/4 " X 14 | R3 / 4 " X 14 | 18,5 | 20 | 48,5 | 32 |
1 B T - 12 - 08 S P | G 3/4 " X 14 | R1 / 2 " X 14 | 18,5 | 20 | 49,5 | 32 |
1 B T - 12 - 16 S P | G 3/4 " X 14 | R 1 " X 11 | 18,5 | 25,5 | 53,5 | 36 |
1 B T - 12 - 20 S P | G 3/4 " X 14 | R1.1 / 4 " X 11 | 18,5 | 26,5 | 58 | 46 |
1 B T - 16 S P | G 1 " X 11 | R 1 " X 11 | 20,5 | 25,5 | 58 | 41 |
1 B T - 16 - 12 S P | G 1 " X 11 | R3 / 4 " X 14 | 20,5 | 20 | 53 | 41 |
1 B T - 16 - 20 S P | G 1 " X 11 | R1.1 / 4 " X 11 | 20,5 | 26,5 | 60 | 46 |
1 B T - 20 S P | G 1.1 / 4 " X 11 | R1.1 / 4 " X 11 | 20,5 | 26,5 | 62 | 50 |
1 B T - 20 - 12 S P | G 1.1 / 4 " X 11 | R3 / 4 " X 14 | 20,5 | 20,5 | 56 | 50 |
1 B T - 20 - 16 S P | G 1.1 / 4 " X 11 | R 1 " X 11 | 20,5 | 25,5 | 61 | 50 |
1 B T - 20 - 24 S P | G 1.1 / 4 " X 11 | R1.1 / 2 " X 11 | 20,5 | 26,5 | 62 | 50 |
1 B T - 24 S P | G 1.1 / 2 " X 11 | R1.1 / 2 " X 11 | 23 | 26,5 | 64,5 | 55 |
1 B T - 24 - 16 S P | G 1.1 / 2 " X 11 | R 1 " X 11 | 23 | 25,5 | 63,5 | 55 |
1 B T - 24 - 20 S P | G 1.1 / 2 " X 11 | R1.1 / 4 " X 11 | 23 | 26,5 | 64,5 | 55 |
1 B T - 24 - 32 S P | G 1.1 / 2 " X 11 | R2 " X 11 | 23 | 30 | 70 | 65 |
1 B T - 32 S P | G 2 " X 11 | R2 " X 11 | 25,5 | 30 | 72,5 | 70 |
1 B T - 32 - 20 S P | G 2 " X 11 | R1.1 / 4 " X 11 | 25,5 | 27 | 68,5 | 70 |
1 B T - 32 - 24 S P | G 2 " X 11 | R1.1 / 2 " X 11 | 25,5 | 26,5 | 68,5 | 70 |
1 B T - 40 S P | G 2.1 / 2 " X 11 | R2.1 / 2 " X 11 | 32 | 34 | 83 | 90 |
1 B T - 48 S P | G 3 " X 11 | R3 " X 11 | 36 | 38 | 94 | 100 |
