Danh mục sản phẩm: Phụ kiện thủy lực tiêu chuẩn JIS cho các bộ điều hợp khác nhau
Biểu đồ kích thước chủ đề của JIS được sản xuất theo: Chủ đề BSPP: ISO 228-1 G, JIS B0202; Chủ đề BSPT: ISO 7/1, JIS B0203.
Các phụ kiện JIS được thiết kế với các kết nối hình nón 30 ° và hình nón 60 ° đến đầu ống, cũng được sử dụng làm bộ điều hợp ống.
Để các loại đường ống: cổng JIS B2351, bộ chuyển đổi Npt, SAE ORB, v.v.

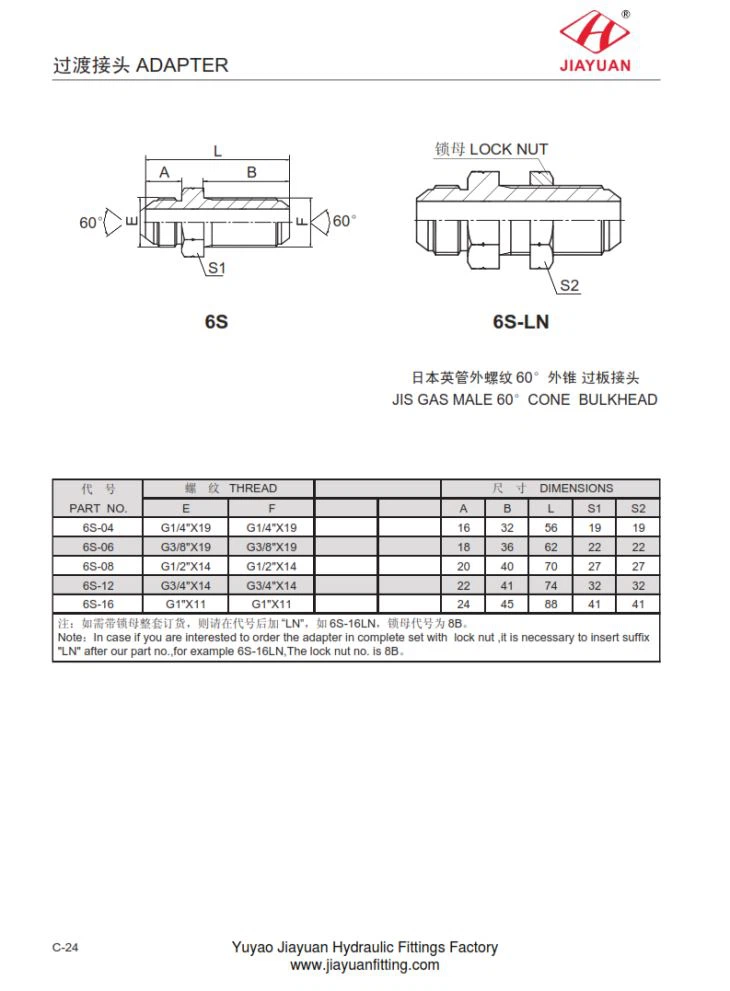

Thông số kỹ thuật của 6S-LN JIS GAS MALE 60 CONE BULKHEAD như sau:
PHẦN KHÔNG. | CẢM ƠN | KÍCH THƯỚC | |||||||
E | ĐỤ | Một | B | L | S1 | S2 | |||
6S-04 | G1 / 4 "X19 | G1 / 4 "X19 | 16 | 32 | 56 | 19 | 19 | ||
6S-06 | G3 / 8 "X19 | G3 / 8 "X19 | 18 | 36 | 62 | 22 | 22 | ||
6S-08 | G1 / 2 "X14 | G1 / 2 "X14 | 20 | 40 | 70 | 27 | 27 | ||
6S-12 | G4 / 4 "X14 | G4 / 4 "X14 | 22 | 41 | 74 | 32 | 32 | ||
6S-16 | G1 "X11 | G1 "X11 | 24 | 45 | 88 | 41 | 41 | ||
