Danh mục sản phẩm: Phụ kiện thủy lực tiêu chuẩn JIS cho các bộ điều hợp khác nhau
Biểu đồ kích thước chủ đề của JIS được sản xuất theo: Chủ đề BSPP: ISO 228-1 G, JIS B0202; Chủ đề BSPT: ISO 7/1, JIS B0203.
Các phụ kiện JIS được thiết kế với các kết nối hình nón 30 ° và hình nón 60 ° đến đầu ống, cũng được sử dụng làm bộ điều hợp ống.
Để các loại đường ống: cổng JIS B2351, bộ chuyển đổi Npt, SAE ORB, v.v.

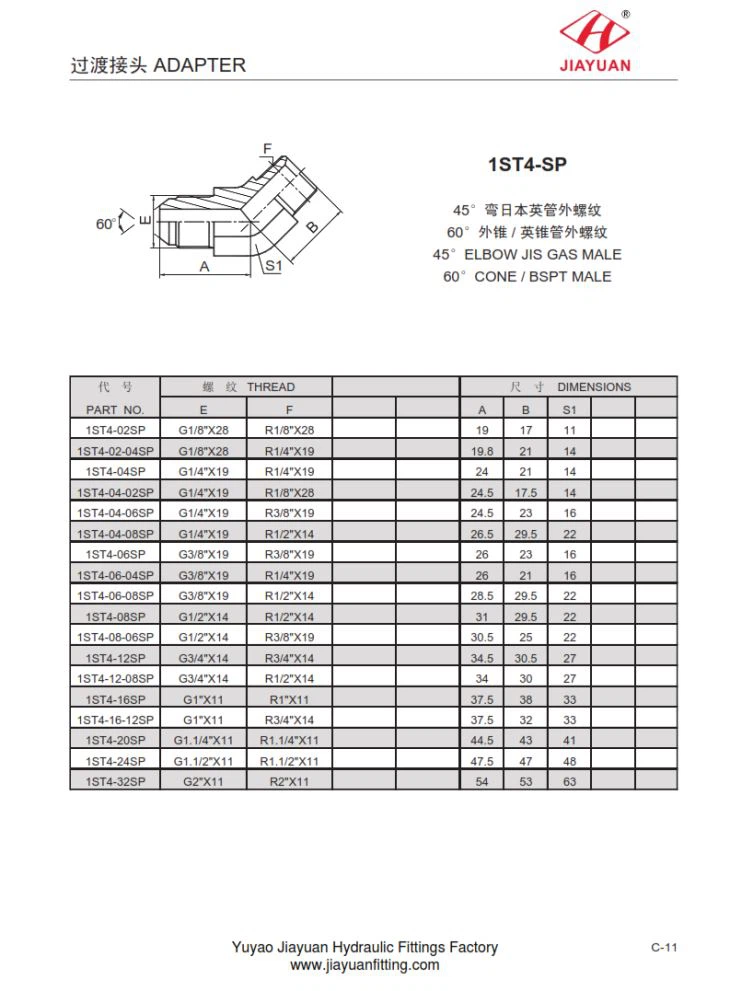

Thông số kỹ thuật 1ST4-SP 45 ELBOW JIS GAS MALE 60 CONE BSPT MALE như sau:
PHẦN KHÔNG. | CẢM ƠN | KÍCH THƯỚC | |||||
E | ĐỤ | Một | B | S1 | |||
1ST4-02SP | G1 / 8 "X28 | R1 / 8 "X28 | 19 | 17 | 11 | ||
1ST4-02-04SP | G1 / 8 "X28 | R1 / 4 "X19 | 19.8 | 21 | 14 | ||
1ST4-04SP | G1 / 4 "X19 | R1 / 4 "X19 | 24 | 21 | 14 | ||
1ST4-04-02SP | G1 / 4 "X19 | R1 / 8 "X28 | 24,5 | 17,5 | 14 | ||
1ST4-04-06SP | G1 / 4 "X19 | R3 / 8 "X19 | 24,5 | 23 | 16 | ||
1ST4-04-08SP | G1 / 4 "X19 | R1 / 2 "X14 | 26,5 | 29,5 | 22 | ||
1ST4-06SP | G3 / 8 "X19 | R3 / 8 "X19 | 26 | 23 | 16 | ||
1ST4-06-04SP | G3 / 8 "X19 | R1 / 4 "X19 | 26 | 21 | 16 | ||
1ST4-06-08SP | G3 / 8 "X19 | R1 / 2 "X14 | 28,5 | 29,5 | 22 | ||
1ST4-08SP | G1 / 2 "X14 | R1 / 2 "X14 | 31 | 29,5 | 22 | ||
1ST4-08-06SP | G1 / 2 "X14 | R3 / 8 "X19 | 30,5 | 25 | 22 | ||
1ST4-12SP | G4 / 4 "X14 | R3 / 4 "X14 | 34,5 | 30,5 | 27 | ||
1ST4-12-08SP | G4 / 4 "X14 | R1 / 2 "X14 | 34 | 30 | 27 | ||
1ST4-16SP | G1 "X11 | R 1 "X11 | 37,5 | 38 | 33 | ||
1ST4-16-12SP | G1 "X11 | R3 / 4 "X14 | 37,5 | 32 | 33 | ||
1ST4-20SP | G1.1 / 4 "X11 | R1.1 / 4 "X11 | 44,5 | 43 | 41 | ||
1ST4-24SP | G1.1 / 2 "X11 | R1.1 / 2 "X11 | 47,5 | 47 | 48 | ||
1ST4-32SP | G2 "X11 | R2 "X11 | 54 | 53 | 63 | ||
