Kích thước và danh mục phụ kiện đường ống NPT là giống nhau từ các nhà cung cấp khác nhau.
Vật liệu Các loại phụ kiện đường ống như thép không gỉ, đồng thau và nhựa.
Ứng dụng phụ kiện đường ống NPT của Anh và Hoa Kỳ trong phụ kiện đường ống thiết bị và phụ kiện đường ống công nghiệp.
Phụ kiện đường ống NPT thích ứng với mối hàn ổ cắm, NPT nữ, SAE ORB, nam BSPT, nam ORFS, đầu nối ống DIN 2353, vòng chữ o, v.v.
Hình dạng của bộ chuyển đổi ống NPT như thẳng, khuỷu tay, Tee, Cross, Reducer.
Chúng tôi cũng có thể cung cấp các phụ kiện bsp lên đến 2 inch.

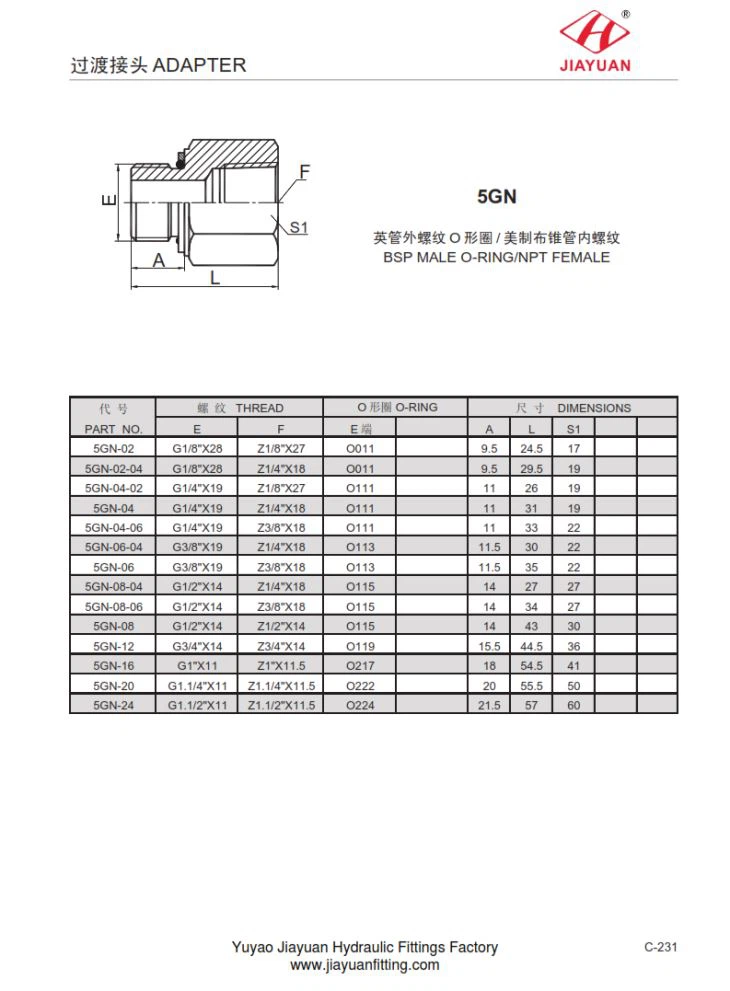

Biểu đồ kích thước đầu nối ống 5GN BSP MALE O-RING / NPT FEMALE như sau:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | |||
E | ĐỤ | E | Một | L | S 1 | |
5 G N - 02 | G 1/8 " X 28 | Z 1/8 " X 27 | Ô 011 | 9,5 | 24,5 | 17 |
5 G N - 02 - 04 | G 1/8 " X 28 | Z 1/4 " X 18 | Ô 011 | 9,5 | 29,5 | 19 |
5 G N - 04 - 02 | G 1/4 " X 19 | Z 1/8 " X 27 | O 111 | 11 | 26 | 19 |
5 G N - 04 | G 1/4 " X 19 | Z 1/4 " X 18 | O 111 | 11 | 31 | 19 |
5 G N - 04 - 06 | G 1/4 " X 19 | Z 3/8 " X 18 | O 111 | 11 | 33 | 22 |
5 G N - 06 - 04 | G 3/8 " X 19 | Z 1/4 " X 18 | Ô 113 | 11,5 | 30 | 22 |
5 G N - 06 | G 3/8 " X 19 | Z 3/8 " X 18 | Ô 113 | 11,5 | 35 | 22 |
5 G N - 08 - 04 | G 1/2 " X 14 | Z 1/4 " X 18 | Ô 115 | 14 | 27 | 27 |
5 G N - 08 - 06 | G 1/2 " X 14 | Z 3/8 " X 18 | Ô 115 | 14 | 34 | 27 |
5 G N - 08 | G 1/2 " X 14 | Z 1/2 " X 14 | Ô 115 | 14 | 43 | 30 |
5 G N - 12 | G 3/4 " X 14 | Z 3/4 " X 14 | Ô 119 | 15,5 | 44,5 | 36 |
5 G N - 16 | G 1 " X 11 | Z 1 " X 11,5 | Ô 217 | 18 | 54,5 | 41 |
5 G N - 20 | G 1.1 / 4 " X 11 | Z 1.1 / 4 " X 11,5 | Ô 222 | 20 | 55,5 | 50 |
5 G N - 24 | G 1.1 / 2 " X 11 | Z 1.1 / 2 " X 11,5 | O 224 | 21,5 | 57 | 60 |
Chú phổ biến: phụ kiện nam nsp nữ, Trung Quốc, nhà sản xuất, nhà cung cấp, tùy chỉnh, đồng thau, swagelok, Parker, Stauff, Brennan, thép không gỉ
