Danh mục sản phẩm: Bộ điều hợp thủy lực JIC cho kết nối ống của năng lượng chất lỏng
Tiêu chuẩn sản phẩm: ISO 8434-2, SAE J514.
Chất liệu: thép carbon, thép không gỉ hoặc hợp kim đồng.
Đầu nối ống JIC với kết nối đầu cuối khác như sau: BSP Captive Dấu E, G, H, phụ kiện sê-ri ISO 6149, phụ kiện JIS B2351, phụ kiện ORB ISO 11926 và SAE J1926, phụ kiện DIN 3852 và ISO 1179, phụ kiện ISO 9974, v.v.

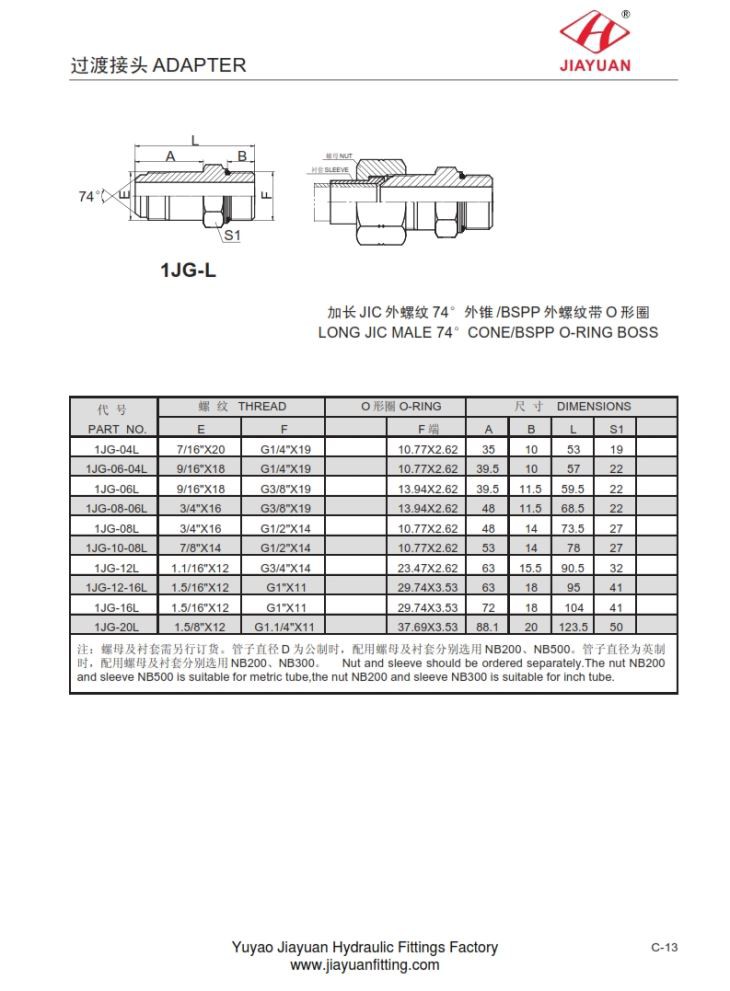

1JG-L LONG JIC MALE 74 ° CONE / BSPP O-RING BOSS Biểu đồ kích thước như sau:
Cải cách hành chính KHÔNG | THREA D | O-RIN G | KHAI THÁC S | ||||||
E | ĐỤ | ĐỤ | Một | B | L | S 1 | |||
1JG-04 L | 7/16 "X2 0 | G1 / 4 "X1 9 | 10,77X2,6 2 | 3 5 | 1 0 | 5 3 | 1 9 | ||
1JG-06-04 L | 9/16 "X1 8 | G1 / 4 "X1 9 | 10,77X2,6 2 | 39. 5 | 1 0 | 5 7 | 2 2 | ||
1JG-06 L | 9/16 "X1 8 | G3 / 8 "X1 9 | 13,94X2,6 2 | 39. 5 | 11. 5 | 59. 5 | 2 2 | ||
1JG-08-06 L | 3/4 "X1 6 | G3 / 8 "X1 9 | 13,94X2,6 2 | 4 8 | 11. 5 | 68. 5 | 2 2 | ||
1JG-08 L | 3/4 "X1 6 | G1 / 2 "X1 4 | 10,77X2,6 2 | 4 8 | 1 4 | 73. 5 | 2 7 | ||
1JG-10-08 L | 7/8 "X1 4 | G1 / 2 "X1 4 | 10,77X2,6 2 | 5 3 | 1 4 | 7 8 | 2 7 | ||
1JG-12 L | 1.1 / 16 "X1 2 | G3 / 4 "X1 4 | 23,47X2,6 2 | 6 3 | 15. 5 | 90. 5 | 3 2 | ||
1JG-12-16 L | 1,5 / 16 "X1 2 | G1 "X1 1 | 29,74X3,5 3 | 6 3 | 1 8 | 9 5 | 4 1 | ||
1JG-16 L | 1,5 / 16 "X1 2 | G1 "X1 1 | 29,74X3,5 3 | 7 2 | 1 8 | 10 4 | 4 1 | ||
1JG-20 L | 1,5/8 "X1 2 | G1.1 / 4 "X1 1 | 37,69X3,5 3 | 88. 1 | 2 0 | 123. 5 | 5 0 | ||
