Adapter thủy lực là một loại phụ kiện thủy lực, để kết nối ống thủy lực, lắp ráp ống thủy lực và phụ kiện ống. Có những cái tên khác nhau như bộ chuyển đổi thủy lực (Anh), phụ kiện thủy lực (phổ biến nhất), đầu nối thủy lực, v.v.
Các loại bộ chuyển đổi thủy lực với các tiêu chuẩn khác nhau như sau:
Mỹ SAE tiêu chuẩn như SAE J514, SAE J1453, SAE J518 vv, SAE chủ đề phụ kiện ống thủy lực, adapter đường ống, adapter mặt bích, phụ kiện đường ống.
Nhật Bản JIS tiêu chuẩn JIS B2351 inch thread và JIS B8363 metric thread end phụ kiện và adapter cho cụm ống thủy lực.
Tiêu chuẩn Anh BS 5200, bộ chuyển đổi thủy lực sợi BSP và đầu nối.
Tiêu chuẩn Đức DIN 2353,Phụ kiện ống nén sợi metricvới vòng cắt, phụ kiện số liệu flareless và khớp nối.

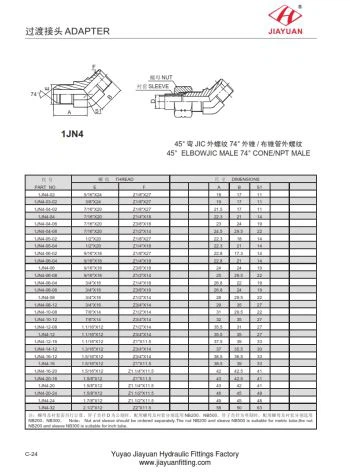

Jiayuan là một nhà sản xuất hàng đầu, chuyên nghiệp của phụ kiện adapter thủy lực, chúng tôi cung cấp các tiêu chuẩn khác nhau và kích thước tùy chỉnh như adapter ống thủy lực, bộ điều hợp thủy lực số liệu, bộ điều hợp thủy lực sae, bộ điều hợp mặt bích sae, bộ chuyển đổi với nhau loại JIC, số liệu, npt, orfs, nam đến nữ vv
Jiayuan đang đạt được tiến bộ tốt trong quản lý kiểm soát chất lượng và công nghệ sản xuất tự động hóa, phấn đấu để dẫn đầu trong lĩnh vực phụ kiện thủy lực. Chúng tôi kiểm soát chất lượng sản phẩm nghiêm ngặt từ vật liệu đến thành phẩm theo TIÊU CHUẨN ISO 9001, báo cáo PPAP bao gồm báo cáo thành phần hóa học vật liệu, kiểm tra kích thước, kiểm tra phun muối, kiểm tra áp suất, kiểm tra mô-men xoắn và báo cáo độ sạch, v.v.
Sản phẩm của chúng tôi được sử dụng trong các thiết bị công nghiệp khác nhau như máy móc xây dựng kỹ thuật, thiết bị nông nghiệp, xe thương mại, thiết bị hóa dầu, đóng tàu hàng hải vv Sản phẩm của chúng tôi xuất khẩu sang Đức, Nhật Bản, Anh, Ý, Canada, Nga, Brazil vv
Nếu bạn có bất kỳ yêu cầu, xin vui lòng liên hệ với chúng tôi.
jyray@72338.com
Kích thước tiêu chuẩn khác nhau của bộ chuyển đổi thủy lực JIC, ORFS, mặt bích SAE, DIN, JIS như sau:
DIN 2353 24 ° nón kết thúc (DIN 3861/ISO 8434-1) kích thước của phụ kiện ống nén
TUbe Được không, tôi không biết. | ||||||
Kích thước | T1 | Ø D3 Mm | Ø D4 Mm | Ø D5 Mm | L1 (bằng 1) Mm | L2 (bằng 198 Mm |
04-LL (04-LL) | M 08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL (Bằng sáng) | M 10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL (Bằng 08-LL) | M 12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL (10-LL) | M 14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL (12-LL) | M 16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L (06-L) | M 12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L (08-L) | M 14×1,5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L (10-L) | M 16×1,5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L (12-L) | M 18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L (15-L) | M 22×1,5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L (18-L) | M 26×1,5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L (22-L) | M 30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L (28-L) | M 36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L (35-L) | M 45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L (42-L) | M 52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S (06-S) | M 14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S (08-S) | M 16×1,5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S (10-S) | M 18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S (12-S) | M 20×1,5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S (14-S) | M 22×1,5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S (16-S) | M 24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S (20-S) | M 30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S (25-S) | M 36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S (30-S) | M 42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S (38-S) | M 52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
Đầu nối xoay 24 ° DKO (DIN 3865 / DIN EN ISO 8434-4) kích thước của phụ kiện ống nén
TUbe Được không, tôi không biết. | Ø D5 Mm | |||
Kích thước | T | Ø D2 Mm | ThRead (ead) CoRE Đường kính | Tây nam Mm |
06-L (06-L) | M 12×1.5 | 5.5 | 10.38 | 14 |
08-L (08-L) | M 14×1,5 | 7.5 | 12.38 | 17 |
10-L (10-L) | M 16×1,5 | 9.7 | 14.38 | 19 |
12-L (12-L) | M 18×1.5 | 11.7 | 16.38 | 22 |
15-L (15-L) | M 22×1,5 | 14.7 | 20.38 | 27 |
18-L (18-L) | M 26×1,5 | 17.7 | 24.38 | 32 |
22-L (22-L) | M 30×2.0 | 21.7 | 27.84 | 36 |
28-L (28-L) | M 36×2.0 | 27.7 | 33.84 | 41 |
35-L (35-L) | M 45×2.0 | 34.5 | 42.84 | 50 |
42-L (42-L) | M 52×2.0 | 41.5 | 49.84 | 60 |
06-S (06-S) | M 14×1,5 | 5.5 | 12.38 | 17 |
08-S (08-S) | M 16×1,5 | 7.5 | 14.38 | 19 |
10-S (10-S) | M 18×1.5 | 9.7 | 16.38 | 22 |
12-S (12-S) | M 20×1,5 | 11.7 | 18.38 | 24 |
14-S (14-S) | M 22×1,5 | 13.5 | 20.38 | 27 |
16-S (16-S) | M 24×1.5 | 15.5 | 22.38 | 30 |
20-S (20-S) | M 30×2.0 | 19.5 | 29.84 | 36 |
25-S (25-S) | M 36×2.0 | 24.5 | 33.84 | 46 |
30-S (30-S) | M 42×2.0 | 29.5 | 39.84 | 50 |
38-S (38-S) | M 52×2.0 | 37.5 | 49.84 | 60 |
Phụ kiện ống thủy lực ORFS nam (ISO 8434-3/ SAE J1453) / kích thước
Ø D5 Kích thước | TUbe Được không, tôi không biết. | T LHQ/UNF | T Lớn ThRead (ead) Ø mm (Ø mm) |
Ø D3 Mm | |
Inch | Mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Phụ kiện thủy lực ORFS nữ đầu nối xoay (ISO 8434-3/ SAE J1453) kích thước
Kích thước | TUbe Được không, tôi không biết. |
T LHQ/UNF | Ø D5 ThRead (ead) CoRe đường kính mm |
Tây nam Mm |
Ø D2 Mm | |
Inch | Mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Nam JIC thủy lực phụ kiện flare ống cuối (ISO 8434-2/SAE J514) kích thước
Kích thước | TUbe Được không, tôi không biết. | T LHQ/UNF | T Lớn ThRead (ead) Ø mm (Ø mm) |
Ø D1 Mm | |
Inch | Mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Nữ JIC phụ kiện thủy lực xoay kết nối (ISO 8434-2/ SAE J514) kích thước
Kích thước | TUbe Được không, tôi không biết. |
T LHQ/UNF |
Tây nam Mm | Ø D5 ThRead (ead) CoRe đường kính mm |
Ø D2 Mm | |
Inch | Mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Nam thủy lực Adapter 60 ° nón cuối (ISO / DIS 8434-6) kích thước
Kích thước | TBSPP (BSPP) | D2 (D2)Mm | D3 (D3)Mm |
L1 (bằng 1)Mm | T1 | T2 (T2) BSPP (BSPP) | |
BSPT (BSPT) là gì | NPT(F) là gì ? | ||||||
02 | G 1/8 A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G 1/4 A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G 3/8 A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G 1/2 A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G 5/8 A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G 3/4 A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G 1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G 1 1/4 A | 28.6 | 36.8 | 22 | 11/4 | 3/4 1 11/4 | |
24 | G 1 1/2 A | 33.3 | 42.7 | 22 | 11/2 | 1 11/4 11/2 | |
32 | G 2 A | 46.0 | 54.6 | 25 | 11/2 2 | ||
Din 60 ° nón kết thúc (DIN 7631) kích thước
TUbe Được không, tôi không biết. Mm | T | Ø D1 Mm | Ø D2 Mm | L1 mm (1 mm) | Tây nam Mm |
4–5 06 08 10 12 15 18 22 28 35 42 | M 10×1,5 M 12×1.5 M 14×1,5 M 16×1,5 M 18×1.5 M 22×1,5 M 26×1,5 M 30×1,5 M 38×1,5 M 45×1,5 M 52×1,5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
