1. Định nghĩa về phích cắm dầu số liệu (phiên bản ISO 6149-4: 2017) và Mũ thường được sử dụng trong hệ thống thủy lực áp suất cao, phích cắm là đinh đo nam để kết nối các van, khối đa tạp, cổng xả dầu, v.v. -ring và vòng ED. Mũ DIN bao gồm đai ốc, phích cắm DKO để dừng đầu ống.
2. Phương pháp lắp ráp phích cắm dầu theo số liệu theo loại: Đầu đinh đực có đầu cắm Hex ngoài và cổng Hex bên trong cho Niêm phong mặt phẳng ISO 9974 và Cổng niêm phong vòng chữ O ISO 6149, tất cả các luồng số liệu theo tiêu chuẩn ISO 261. Bởi vì nó dễ dàng dừng hoặc chấm dứt đường ống dẫn dầu bằng một đầu nối.
Nắp DIN cho đầu nối (24 độ hình nón với ống và DKO Xoay sang bộ chuyển đổi)
DIN Meth cắm vào cảng dầu của Manifold, van và nhà phân phối, vv
|
|
1. DIN DIN Cắm ngoài Hex 4 / D
Đầu nối hình nón 24 độ
PHẦN SỐ | CẢM ƠN | ỐNG OD | KÍCH THƯỚC | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31,5L |
4 -14 | M14x1.5 | số 8 | số 8 | 23 | 14 | 17 | |
4 -16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4 -18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11,5 | 28 | 27 | 32 | |
4 -30 | M30x2 | 22 | 13,5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13,5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14,5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14,5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14,5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14,5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | số 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12,5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14,5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15,5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17,5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20,5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31,5S |
Lưu ý Trong trường hợp nếu bạn muốn đặt bộ chuyển đổi trong bộ hoàn chỉnh với vòng cắt và đai ốc, cần phải chèn hậu tố "RN" sau phần không của chúng tôi. ví dụ 4C-30RN. | |||||||
2. DIN DIN Cap Xoay 9C / D
DKO Xoay
PHẦN SỐ | THREA | ỐNG OD | KÍCH THƯỚC | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15,5 | 17,5 | 14 | 31,5L |
9C-14 | M14X1.5 | số 8 | 15,5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16,5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19,5 | 22 | |
9C-22 | M22X1.5 | 15 | 19,5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21,5 | 22,5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22,5 | 24,5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31,5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | số 8 | 16,5 | 18,5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18,5 | 20,5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21,5 | 27 | |
9D-24 | M24X1.5 | 16 | 18,5 | 21,5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22,5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23,5 | 28,5 | 46 | |
9D-42 | M42X2 | 30 | 25,5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26,5 | 36 | 60 | 31,5S |

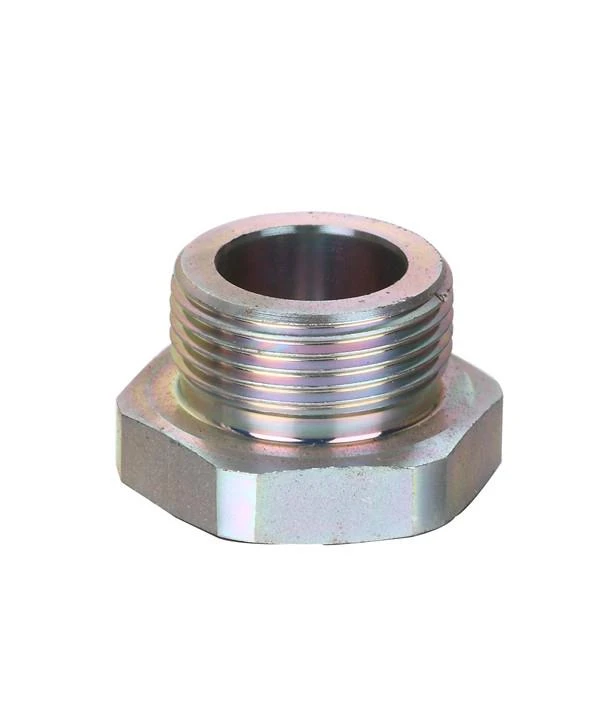

3. DIN DIN Plug Hex Hex PLEG
4H Đối với niêm phong vòng dầu ISO 6149
4. Cắm cổng Hex nội bộ ISO PLIH
VSTI M-OR cho niêm phong vòng chữ O ISO 6149
5. Số liệu cắm rỗng Hex VSTI M / R ED
Con dấu ED chỉ số 4MN-WD (cho cổng ISO 9974)
Con dấu EDP 4BN-WD Nam EDP (cho cổng ISO 1179)
