6F4-LN Nam ORFS để vách ngăn ORFS khuỷu tay phụ kiện
Tiêu chuẩn công nghiệp: SAE J1453, ISO 8434-3
Kết nối E với F phong cách: 45 ° KHUỶU TAY ORFS NAM O-RING VÁCH NGĂN
Hình dạng: Thép carbon giả mạo 45 độ Khuỷu tay
Phụ kiện ORFS Đánh giá áp suất làm việc: 3215 psi đến 5800 psi, 216 bar đến 400 bar.

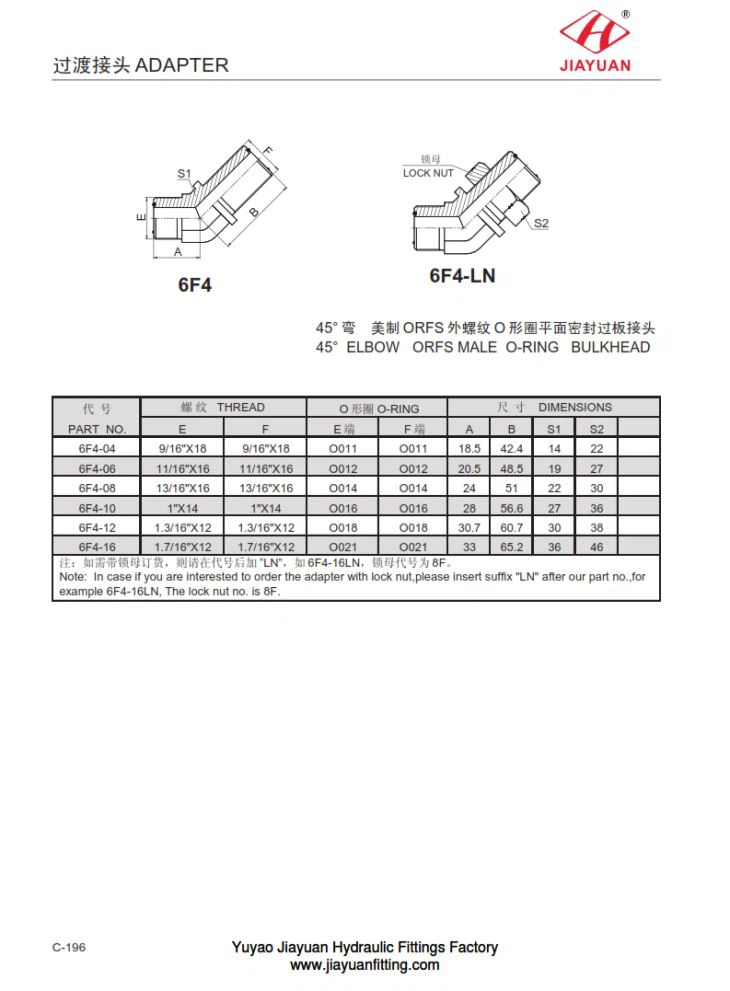

6F4-LN 45 ° KHUỶU TAY ORFS NAM O-RING VÁCH NGĂN Kích thước bảng kích thước bảng như sau:
PaRt NO. | THrEaD | O O-Vòng | DimENSIONs | ||||||||
E | F | E | F | A | B | S1 | S2 | ||||
6F4-04 | 9/16"X18 | 9/16"X18 | O011 | O011 | 18.5 | 42.4 | 14 | 22 | |||
6F4-06 | 11/16"X16 | 11/16"X16 | O012 | O012 | 20.5 | 48.5 | 19 | 27 | |||
6F4-08 | 13/16"X16 | 13/16"X16 | O014 | O014 | 24 | 51 | 22 | 30 | |||
6F4-10 | 1"X14 | 1"X14 | O016 | O016 | 28 | 56.6 | 27 | 36 | |||
6F4-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | 30.7 | 60.7 | 30 | 38 | |||
6F4-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | 33 | 65.2 | 36 | 46 | |||
