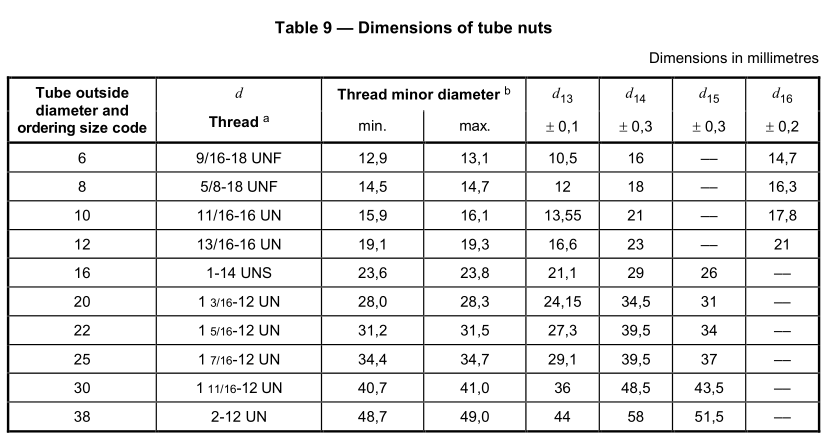

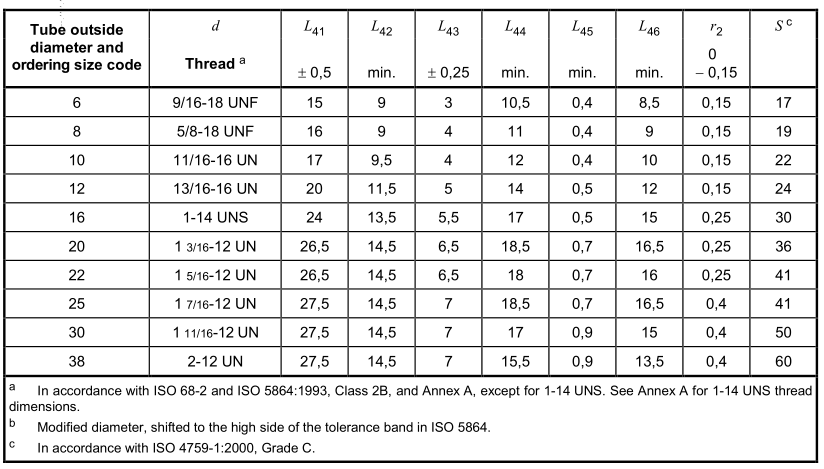

Biểu đồ kích thước đai ốc ống ORFS theo tiêu chuẩn SAE J1453 hoặc ISO 8434-3, bao gồm đai ốc ống tiêu chuẩn (NA) và đai ốc ống cường độ cao (NB).
một đường kính nhỏ chủ đề.

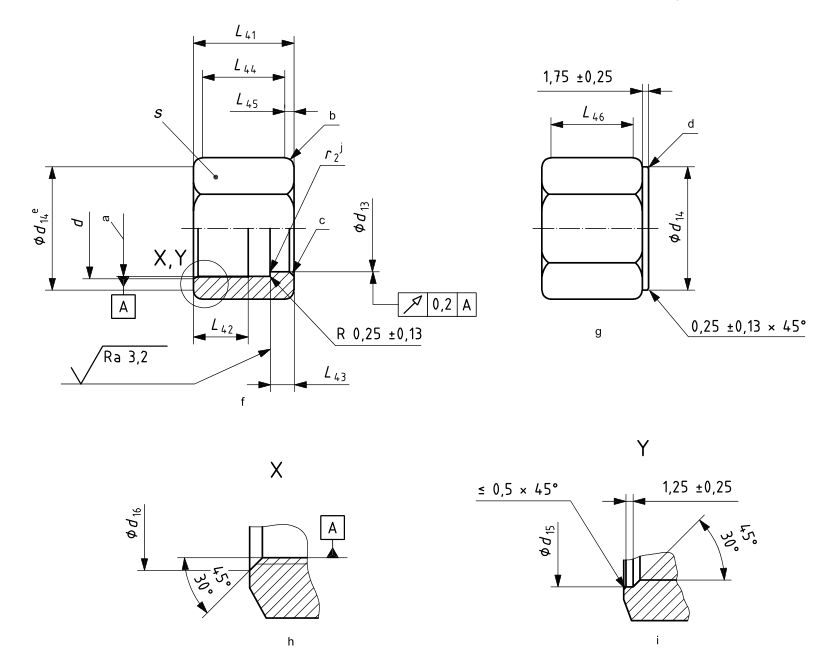

b Góc vát hoặc bán kính góc tối thiểu L 45, cả hai đầu.
c Ngắt góc, tối đa 1 mm.
d Yêu cầu nhận dạng cho đai ốc kiểu B (cường độ cao); xem 4.3.
Cả hai bên.
f Tube nut style A (NA) (tiêu chuẩn) không phù hợp với các cụm đồng hàn.
g Tube nut style B (NB) (cường độ cao) phù hợp cho tất cả các bộ lắp ráp.
h Đối với ống có đường kính ngoài u 12 mm.
i Đối với ống có đường kính ngoài> 12 mm.
j Góc nghỉ.
