Danh mục sản phẩm: Chủ đề BSPT cho bộ chuyển đổi phụ kiện ống
Biểu đồ kích thước chủ đề của BSPT: từ G1 / 8 và đến G3, chủ yếu được sử dụng ở Anh, Tây Âu và Nhật Bản.
Tiêu chuẩn chủ đề nam và nữ của BSPT (R) theo BS 21, ISO 7/1. JIS B 0203, tương tự 3852-2 mẫu Z, JIS B8363.
Đối với các loại đường ống: Bộ điều hợp Npt, Bộ điều hợp SAE ORB, BSPP, Số liệu, phụ kiện Cổng UNF,

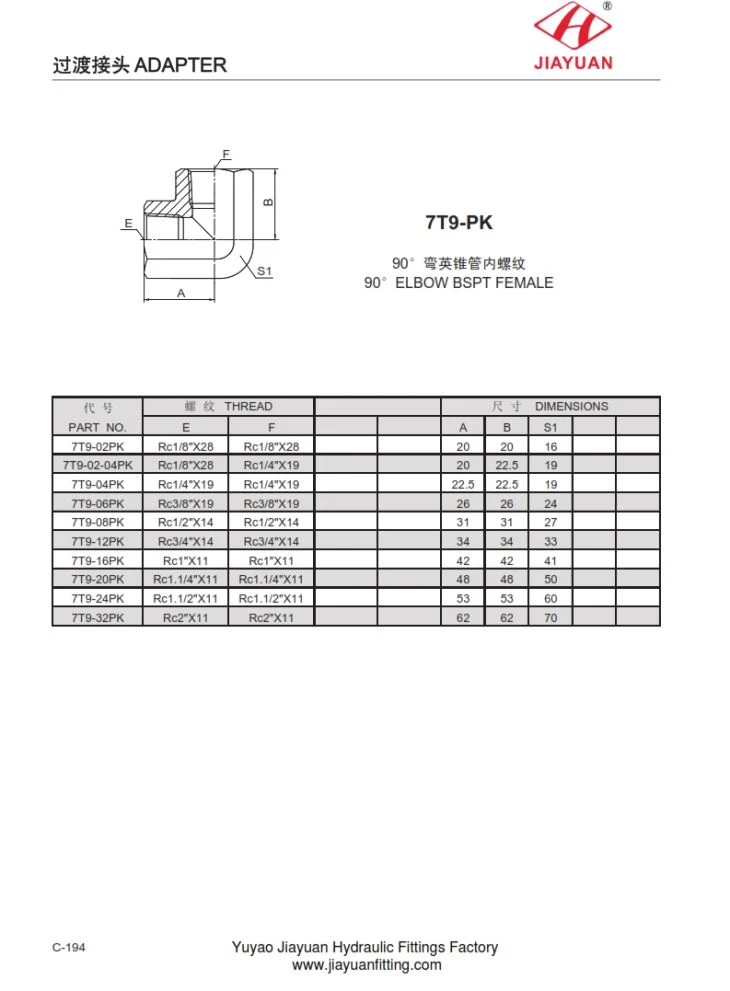

7T9-PK 90 ° ELBOW BSPT FEMALE Biểu đồ kích thước như sau:
PA RT KHÔNG. | T HR EA D | DI M E N S IONS | |||||
E | ĐỤ | Một | B | S 1 | |||
7 T 9-02 P K | Rc 1/8 " X 2 8 | Rc 1/8 " X 2 8 | 2 0 | 2 0 | 1 6 | ||
7 T 9-02-04 P K | Rc 1/8 " X 2 8 | Rc 1/4 " X 1 9 | 2 0 | 22 .5 | 1 9 | ||
7 T 9-04 P K | Rc 1/4 " X 1 9 | Rc 1/4 " X 1 9 | 22 .5 | 22 .5 | 1 9 | ||
7 T 9-06 P K | Rc 3/8 " X 1 9 | Rc 3/8 " X 1 9 | 2 6 | 2 6 | 2 4 | ||
7 T 9-08 P K | Rc 1/2 " X 1 4 | Rc 1/2 " X 1 4 | 3 1 | 3 1 | 2 7 | ||
7 T 9-12 P K | Rc 3/4 " X 1 4 | Rc 3/4 " X 1 4 | 3 4 | 3 4 | 3 3 | ||
7 T 9-16 P K | Rc 1 " X 1 1 | Rc 1 " X 1 1 | 4 2 | 4 2 | 4 1 | ||
7 T 9-20 P | Rc 1 . 1/4 " X 1 1 | Rc 1 . 1/4 " X 1 1 | 4 8 | 4 8 | 5 0 | ||
7 T 9-24 P K | Rc 1 . 1/2 " X 1 1 | Rc 1 . 1/2 " X 1 1 | 5 3 | 5 3 | 6 0 | ||
7 T 9-32 P K | Rc 2 " X 1 1 | Rc 2 " X 1 1 | 6 2 | 6 2 | 7 0 | ||
