Danh mục sản phẩm: Chủ đề BSPT cho bộ chuyển đổi phụ kiện ống
Biểu đồ kích thước chủ đề của BSPT: từ G1 / 8 và đến G3, chủ yếu được sử dụng ở Anh, Tây Âu và Nhật Bản.
Tiêu chuẩn chủ đề nam và nữ của BSPT (R) theo BS 21, ISO 7/1. JIS B 0203, tương tự 3852-2 mẫu Z, JIS B8363.
Đối với các loại đường ống: Bộ điều hợp Npt, Bộ điều hợp SAE ORB, BSPP, Số liệu, phụ kiện Cổng UNF,

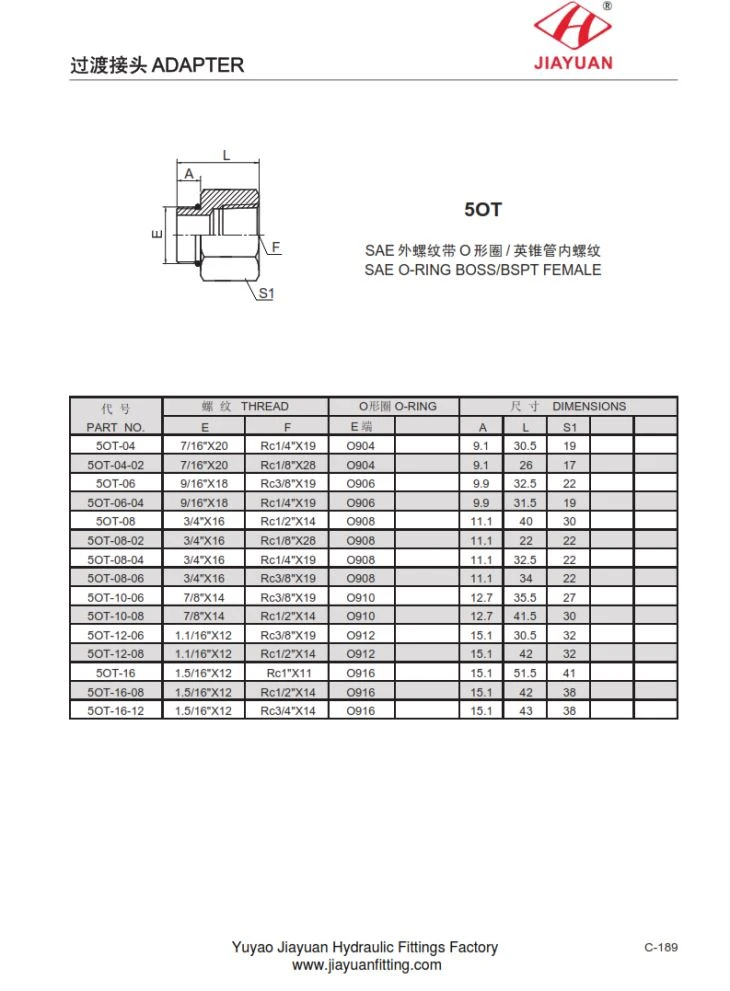

Biểu đồ kích thước 5OT SAE O-RING BOSS / BSPT Biểu đồ kích thước như sau:
PHẦN SỐ | CẢM ƠN | O-RING | KÍCH THƯỚC | ||||||
E | ĐỤ | E | Một | L | S1 | ||||
5OT-04 | 7/16 "X20 | Rc1 / 4 "X19 | O904 | 9,1 | 30,5 | 19 | |||
5OT-04-02 | 7/16 "X20 | Rc1 / 8 "X28 | O904 | 9,1 | 26 | 17 | |||
5OT-06 | 9/16 "X18 | Rc3 / 8 "X19 | O906 | 9,9 | 32,5 | 22 | |||
5OT-06-04 | 9/16 "X18 | Rc1 / 4 "X19 | O906 | 9,9 | 31,5 | 19 | |||
5OT-08 | 3/4 "X16 | Rc1 / 2 "X14 | O908 | 11.1 | 40 | 30 | |||
5OT-08/02 | 3/4 "X16 | Rc1 / 8 "X28 | O908 | 11.1 | 22 | 22 | |||
5OT-08-04 | 3/4 "X16 | Rc1 / 4 "X19 | O908 | 11.1 | 32,5 | 22 | |||
5OT-08-06 | 3/4 "X16 | Rc3 / 8 "X19 | O908 | 11.1 | 34 | 22 | |||
5OT-10-06 | 7/8 "X14 | Rc3 / 8 "X19 | O910 | 12,7 | 35,5 | 27 | |||
5OT-10-08 | 7/8 "X14 | Rc1 / 2 "X14 | O910 | 12,7 | 41,5 | 30 | |||
5OT-12-06 | 1.1 / 16 "X12 | Rc3 / 8 "X19 | O912 | 15.1 | 30,5 | 32 | |||
5OT-12-08 | 1.1 / 16 "X12 | Rc1 / 2 "X14 | O912 | 15.1 | 42 | 32 | |||
5OT-16 | 1,5 / 16 "X12 | Rc1 "X11 | O916 | 15.1 | 51,5 | 41 | |||
5OT-16-08 | 1,5 / 16 "X12 | Rc1 / 2 "X14 | O916 | 15.1 | 42 | 38 | |||
5OT-16-12 | 1,5 / 16 "X12 | Rc3 / 4 "X14 | O916 | 15.1 | 43 | 38 | |||
