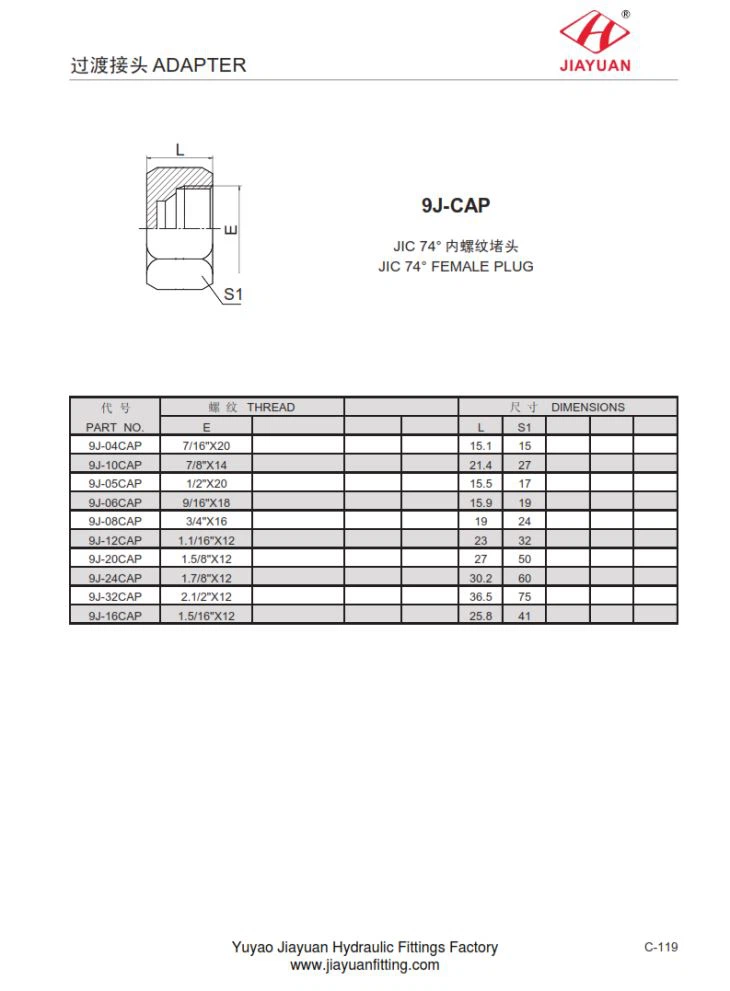

Biểu đồ kích thước 9J-CAP JIC 74 ° FEMALE PLUG như sau:
PA RT N O. | T HR EA D | DIM E N S I O NS | |
E | L | S 1 | |
9 J- 04C A P | 7/16 " X 20 | 15.1 | 15 |
9 J- 10C A P | 7/8 " X 14 | 21,4 | 27 |
9 J- 05C A P | 1/2 " X 20 | 15,5 | 17 |
9 J- 06C A P | 9/16 " X 18 | 15.9 | 19 |
9 J- 08C A P | 3/4 " X 16 | 19 | 24 |
9 J- 12C A P | 1.1 / 16 " X 12 | 23 | 32 |
9 J- 20C A P | 1,5 / 8 " X 12 | 27 | 50 |
9 J- 24C A P | 1.7 / 8 " X 12 | 30.2 | 60 |
9 J- 32C A P | 2.1 / 2 " X 12 | 36,5 | 75 |
9 J- 16C A P | 1,5 / 16 " X 12 | 25.8 | 41 |
