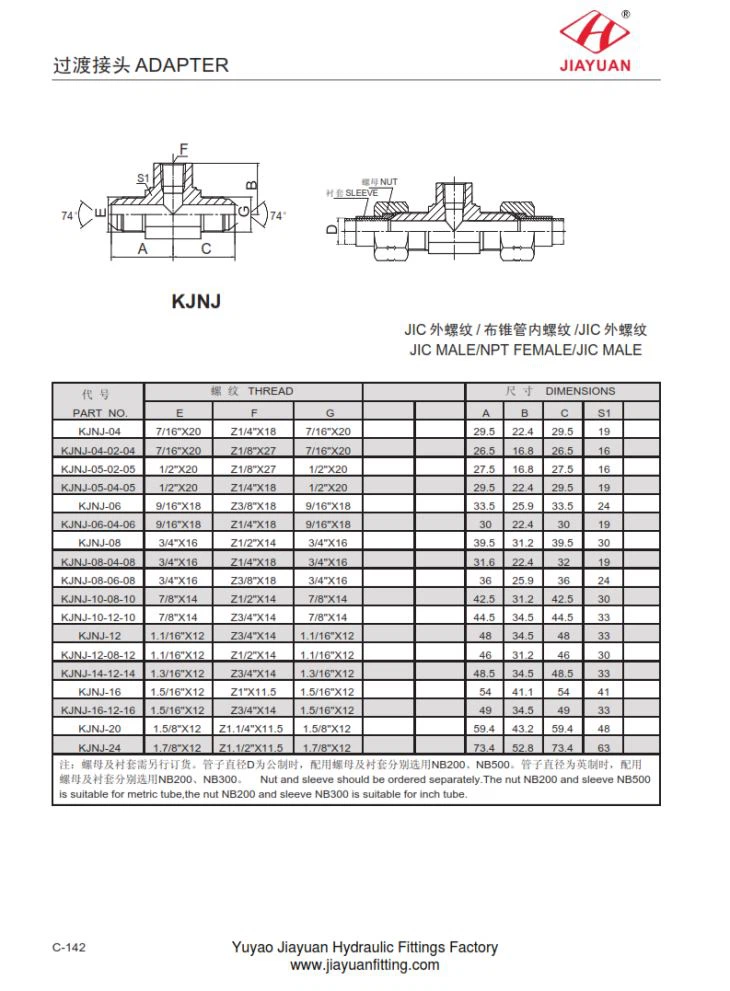

Biểu đồ kích thước KJNJ JIC MALE / NPT FEMALE / JIC MALE như sau:
PHẦN KHÔNG. | CẢM ƠN | KÍCH THƯỚC | |||||
E | ĐỤ | G | Một | B | C | S1 | |
KJNJ-04 | 7/16 "X20 | Z1 / 4 "X18 | 7/16 "X20 | 29,5 | 22,4 | 29,5 | 19 |
KJNJ-04-02-04 | 7/16 "X20 | Z1 / 8 "X27 | 7/16 "X20 | 26,5 | 16.8 | 26,5 | 16 |
KJNJ-05 / 02-05 | 1/2 "X20 | Z1 / 8 "X27 | 1/2 "X20 | 27,5 | 16.8 | 27,5 | 16 |
KJNJ-05-04-05 | 1/2 "X20 | Z1 / 4 "X18 | 1/2 "X20 | 29,5 | 22,4 | 29,5 | 19 |
KJNJ-06 | 9/16 "X18 | Z3 / 8 "X18 | 9/16 "X18 | 33,5 | 25,9 | 33,5 | 24 |
KJNJ-06-04-06 | 9/16 "X18 | Z1 / 4 "X18 | 9/16 "X18 | 30 | 22,4 | 30 | 19 |
KJNJ-08 | 3/4 "X16 | Z1 / 2 "X14 | 3/4 "X16 | 39,5 | 31.2 | 39,5 | 30 |
KJNJ-08-04-08 | 3/4 "X16 | Z1 / 4 "X18 | 3/4 "X16 | 31,6 | 22,4 | 32 | 19 |
KJNJ-08-06-08 | 3/4 "X16 | Z3 / 8 "X18 | 3/4 "X16 | 36 | 25,9 | 36 | 24 |
KJNJ-10-08-10 | 7/8 "X14 | Z1 / 2 "X14 | 7/8 "X14 | 42,5 | 31.2 | 42,5 | 30 |
KJNJ-10-12-10 | 7/8 "X14 | Z3 / 4 "X14 | 7/8 "X14 | 44,5 | 34,5 | 44,5 | 33 |
KJNJ-12 | 1.1 / 16 "X12 | Z3 / 4 "X14 | 1.1 / 16 "X12 | 48 | 34,5 | 48 | 33 |
KJNJ-12-08-12 | 1.1 / 16 "X12 | Z1 / 2 "X14 | 1.1 / 16 "X12 | 46 | 31.2 | 46 | 30 |
KJNJ-14-12-14 | 1.3 / 16 "X12 | Z3 / 4 "X14 | 1.3 / 16 "X12 | 48,5 | 34,5 | 48,5 | 33 |
KJNJ-16 | 1,5 / 16 "X12 | Z1 "X11.5 | 1,5 / 16 "X12 | 54 | 41.1 | 54 | 41 |
KJNJ-16-12-16 | 1,5 / 16 "X12 | Z3 / 4 "X14 | 1,5 / 16 "X12 | 49 | 34,5 | 49 | 33 |
KJNJ-20 | 1,5/8 "X12 | Z1.1 / 4 "X11.5 | 1,5/8 "X12 | 59,4 | 43,2 | 59,4 | 48 |
KJNJ-24 | 1.7 / 8 "X12 | Z1.1 / 2 "X11.5 | 1.7 / 8 "X12 | 73,4 | 52,8 | 73,4 | 63 |
