1. Định nghĩa về lắp ráp ống, bởi vì nó bao gồm thân vòi, phụ kiện ống, ống sắt, bảo vệ lò xo, v.v., lắp ráp thông thường là bằng cách uốn ống hoặc ổ cắm vít để cắn vòi vào đầu ống nối đuôi, với đầu nối bên trái và bên phải với ống, nó là một kết nối với bộ điều hợp ống. Nhưng có nhiều loại lắp ráp ống phụ thuộc vào mục đích sử dụng của khách hàng như: lắp ráp ống thủy lực, lắp ráp ống Crimped, lắp ráp ống nhựa nhiệt dẻo, lắp ráp hệ thống ống bôi trơn trung tâm, lắp ráp ống vòi, lắp ráp ống tái sử dụng, vv
2. Cách lắp ráp ống thủy lực như hình ảnh hiển thị:
3. Phụ kiện Trái và Lắp phải được chọn theo tiêu chuẩn ISO như sau:
ISO_12151-5-2007: Phụ kiện ống có đầu ống loe ISO 8434-2 37 °
ISO_12151-1-2010: Phụ kiện ống có đầu bịt mặt O-ring ISO 8434-3
ISO_12151_2: Phụ kiện ống có đầu nối hình nón ISO 8434-1 & ISO 8434-4 24 ° kết thúc bằng vòng chữ O
ISO_12151_3-2010: Phụ kiện ống có mặt bích ISO 6162-1 hoặc ISO 6162-2
ISO 12151-6: 2009: Phụ kiện ống có đầu hình nón ISO 8434-6 60 độ
Tiêu chuẩn lựa chọn ống như sau:
SAE100 R1AT, Tiêu chuẩn 853-1SN cho ống bện một dây
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE Tiêu chuẩn cho ống bện hai dây
SAE 100 R17, SAE 100 R16 cho ống dây bện nhỏ gọn
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 cho ống xoắn ốc
4. CÁCH ĐO LƯỜNG

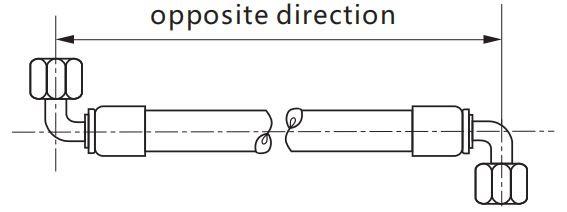

Chiều dài tổng thể của cụm ống được đo đến bề mặt niêm phong của các phụ kiện thẳng hoặc đến đường trung tâm của các phụ kiện khuỷu tay. Như sau:
5. CÁCH ĐO LƯỜNG TRANH CHẤP
Để đo góc dịch chuyển của cụm ống, chỉ một đầu của khớp nối 1 1 với vị trí thẳng đứng hướng lên. Góc sau đó có thể được đo từ đường trung tâm của khớp nối 1 1 theo hướng theo chiều kim đồng hồ đến đường trung tâm của khớp nối 2 Mùi.
V 0 độ
V 90 độ
V180 độ
V 270 độ
Cho phép dung sai góc lắp ráp ± 3 °
Vòi được đóng gói thành bó. Vì vậy, ống rất khó vẽ thẳng khi lắp ráp. Khi một đầu nối của cụm lắp ráp là khuỷu tay, nó tồn tại hướng uốn tự nhiên.
