Định nghĩa: Một loại khớp nối flare được gia công với con dấu chỗ ngồi loe 37 độ được xác định theo tiêu chuẩn SAE J514 và MIL-DTL-18866 theo JIC (Hội đồng Công nghiệp chung), cũng giống với tiêu chuẩn của kích thước ISO 8434-2 phiên bản 2005 , nó là một loại con dấu kim loại bằng Nut, tay áo và cơ thể phụ kiện. Loại liên kết yêu cầu các kết nối đầu ống là cùng ống nối phụ kiện 37 độ tiêu chuẩn JIC với ống.
1. Các phương thức kết nối phụ kiện ống loe JIC 37, đầu nối ống loe 37 độ sẽ kết hợp với hai loại nữ (Nut + Tay áo + Ống và Bộ điều hợp xoay nữ hoặc lắp ráp ống) hiển thị dưới dạng biểu đồ:
2. Ưu điểm của phụ kiện ống loe JIC 37 độ như sau:
● Phương pháp con dấu kim loại thực hiện độ tin cậy tuyệt vời, để không bị rò rỉ trong các hệ thống bôi trơn khí nén thủy lực, các ứng dụng điển hình trong thiết bị nông nghiệp, Kỹ thuật xử lý.
● Dễ dàng lắp ráp, từ việc chuẩn bị ống tốt, yêu cầu không gian lắp đặt tuyệt vời, sửa chữa hiện trường bằng Tay loe. Khả năng tương thích ống từ thép, thép không gỉ, đồng và nhôm, kích thước có sẵn Ống OD từ 6 đến 50mm và 1 / 4˝ đến 2˝.
● Các phụ kiện phổ biến nhất cho ống inch (ống mét theo yêu cầu), được chấp nhận trên toàn thế giới. Chất liệu là thép carbon rèn, thép không gỉ rèn, đồng thau rèn, v.v.
4. Kích thước & dữ liệu công nghệ của Kích thước đầu ống loe 37 độ (SAE J514 / ISO 8434-2):
Áp lực làm việc cho các kết nối bùng phát 37 °
1. Phụ kiện ống JIC Union Straight 1J
2. Liên kết phụ kiện ống JIC 45 ° khuỷu tay 1J4
3. Phụ kiện ống JIC Khuỷu tay 1J9
4. Phụ kiện ống JIC 37 độ với khuỷu tay O-ring Union 1J9-OR
5. Phụ kiện ống JIC 37 độ với O-ring Union Straight 1J-OR
6. Phụ kiện ống JIC Vách ngăn thẳng 6J -LN
7. Phụ kiện ống JIC Vách ngăn 45 độ khuỷu tay 6J4 -LN

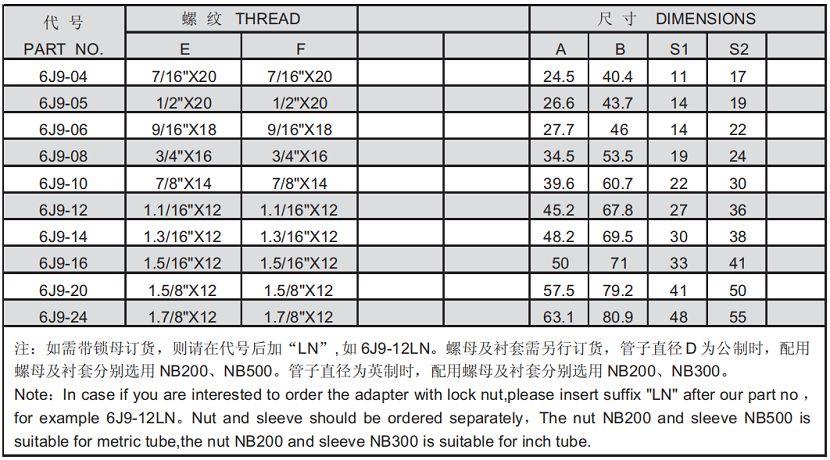

8. Phụ kiện ống JIC Vách ngăn khuỷu tay 6J9 -LN
9. Phụ kiện ống JIC TEE Union AJ
10. Phụ kiện ống JIC Chi nhánh Vách ngăn TEE AJ6JJ

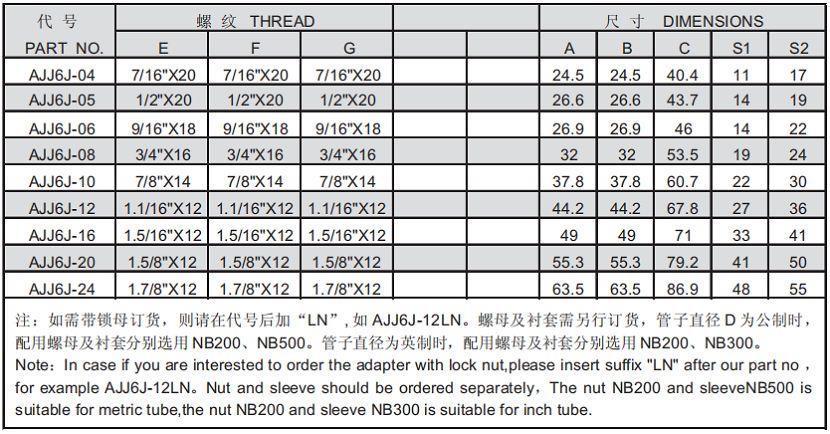

11. Phụ kiện ống JIC chạy TEE vách ngăn UnionAJJ6J
12. Phụ kiện ống JIC Cross Union XJ
