Kẹp mặt bích

Định nghĩa của Kẹp mặt bích chia, SAE J518 định nghĩa một nửa mặt bích chia bốn blot, cũng bằng với phiên bản BS ISO 6162-1 / 2: 2012, nó là một ống có mặt bích thủy lực, ống, ống nối. Kết nối mặt bích với kẹp có hai loại: mặt bích chia và kẹp mặt bích một mảnh.

Gửi yêu cầu

Nói chuyện ngay

Mô tả

1. Định nghĩa của Kẹp mặt bích chia, SAE J518 định nghĩa một nửa mặt bích chia bốn blot, cũng tương đương với phiên bản BS ISO 6162-1 / 2: 2012, đó là ống nối thủy lực, ống, ống nối. Kết nối mặt bích với kẹp có hai loại: mặt bích chia và kẹp mặt bích một mảnh.

SAE J618 mã 61 và ISO 6162-1 xác định các đầu nối, cổng và bề mặt lắp để sử dụng ở áp suất 3,5 MPa (35 bar) đến 35 MPa (350 bar), DN 13 đến DN 127.

SAE J618 mã 62 và ISO 6162-2 xác định các đầu nối, cổng và bề mặt lắp để sử dụng ở áp suất 42 MPa (420 bar), DN 13 đến DN 76.

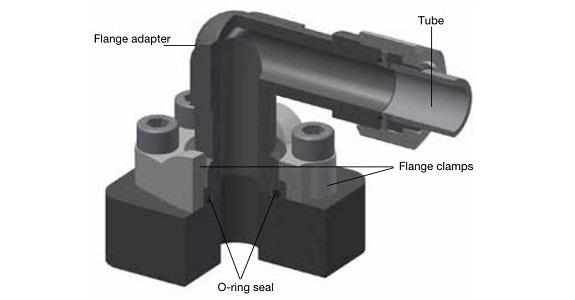

2. Phương pháp lắp ráp Kẹp mặt bích SAE, đó là kết nối cổng 4 blots bằng cách lắp ráp các đầu có mặt bích, kẹp mặt bích tách (FCS và FCSM) hoặc kẹp mặt bích một mảnh (FC và FCM), các cổng và bề mặt lắp đặt áp dụng cho bốn đầu nối ống loại vít, chia và một mặt bích và phụ kiện ống.
