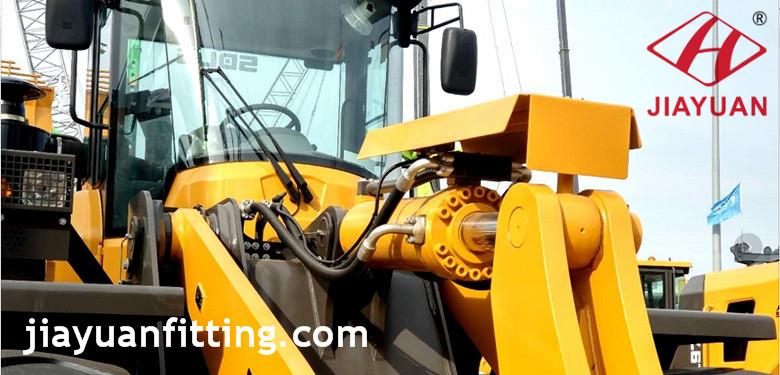

SAE 6000 psi Flange Clamps thuộc về hệ thống mặt bích thủy lực, nó được sử dụng để kết nối ống mặt bích thủy lực, cụm ống thủy lực và đường ống. Bạn có thể tìm thấy kết nối mặt bích này với xi lanh thủy lực trong máy xúc và máy xúc.
Video về kẹp mặt bích SAE này cho bạn thấy thông tin như sau:
1. SAE J518 Các loại kẹp mặt bích, kẹp bích chia đôi và kẹp bích một mảnh và kẹp bích 2 bu lông. 2. Quy trình sản xuất kẹp mặt bích SAE từ rèn nóng đến mạ kẽm. 3. Loại áp suất làm việc, mặt bích mã SAE 61 và mặt bích mã SAE 62; 4. Ứng dụng của kẹp mặt bích SAE trong máy xúc thủy lực, máy xúc, v.v.

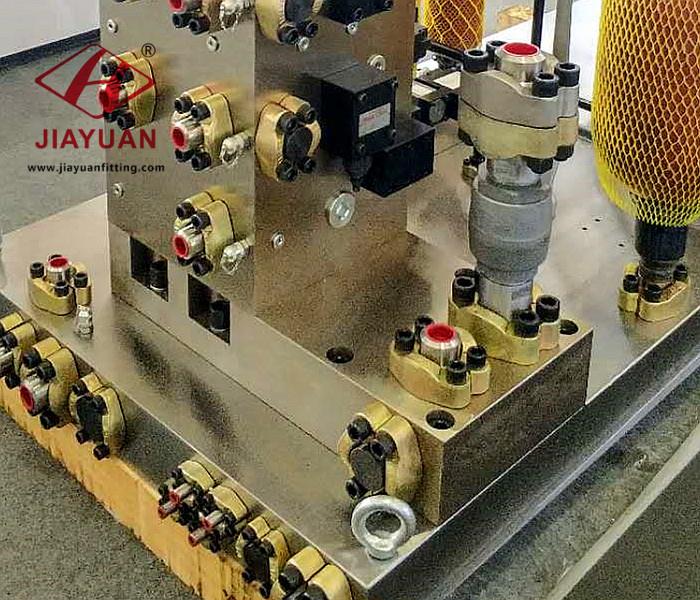

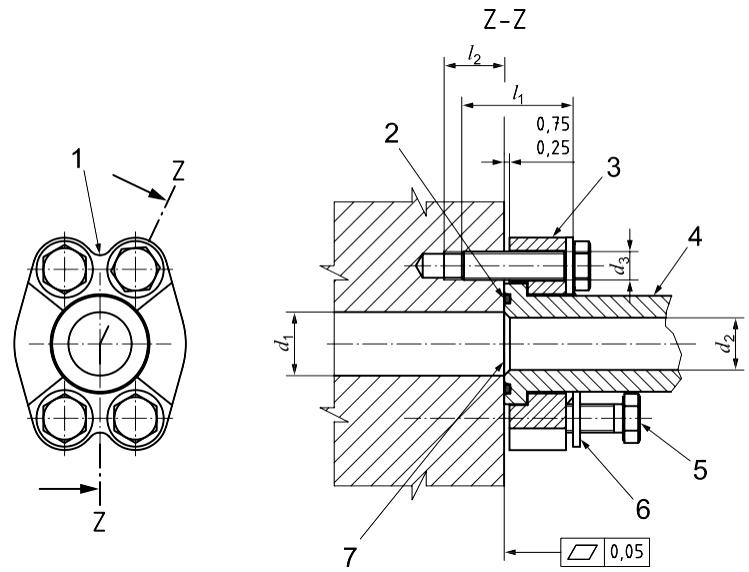

Lắp ráp kết nối mặt bích với kẹp mặt bích sae 6000 psi với khối ren hệ mét
1 là tùy chọn hình dạng; 2 là o-ring phốt; 3 là kẹp mặt bích một mảnh; 4 là đầu mặt bích; 5 là blot; 6 là máy giặt; 7 là mặt hoặc cổng của bộ chuyển đổi hoặc máy bơm
Các kiểu kết nối Kẹp mặt bích SAE như hình ảnh:

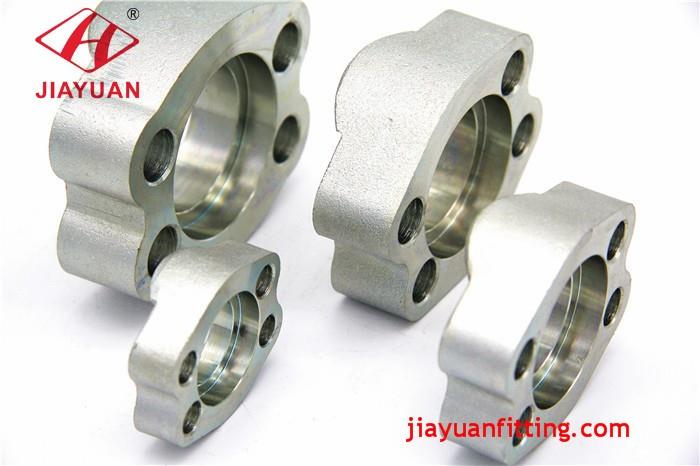

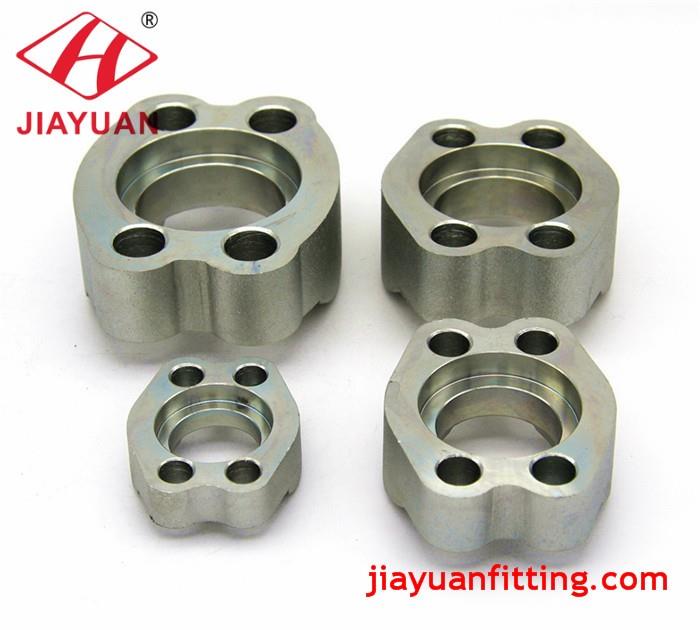

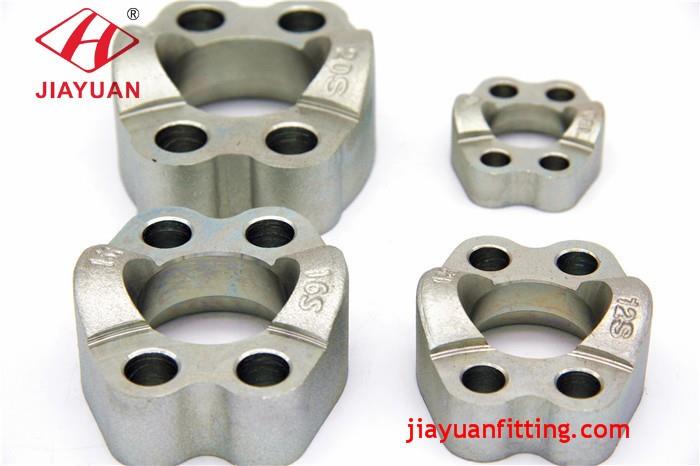

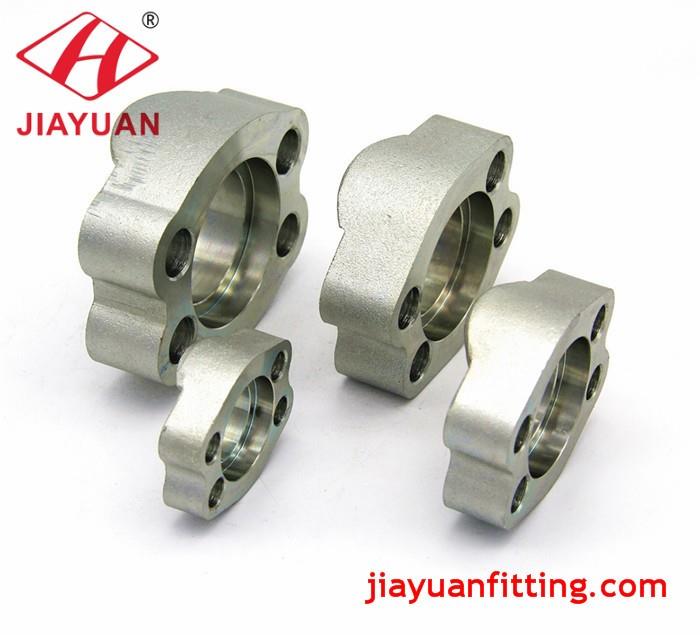

Tách kẹp mặt bích cho đầu mặt bích (phụ kiện ống mặt bích, đầu nối ống mặt bích), Kẹp mặt bích một mảnh cho cùng một kết nối, v.v.
Áp suất làm việc của kẹp bích dòng SAE mã 62 là 6000 PSI, 42MPa (420 bar).

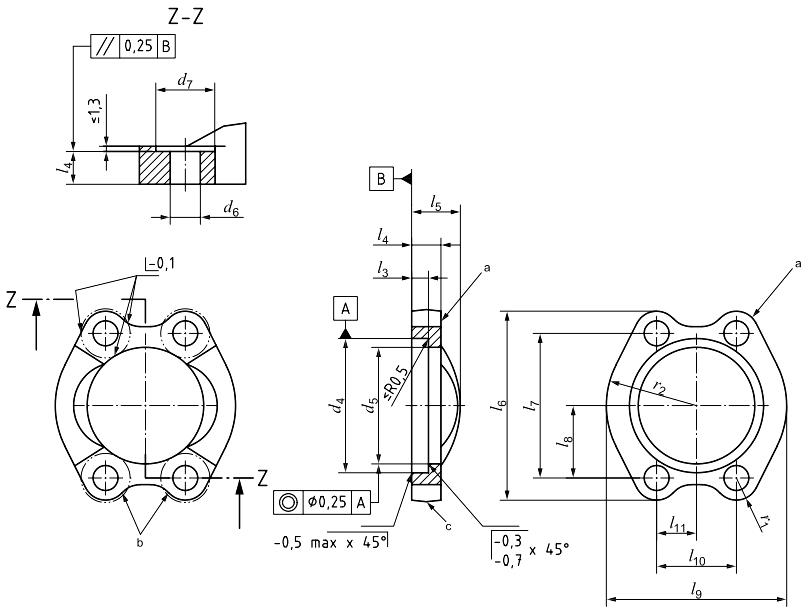

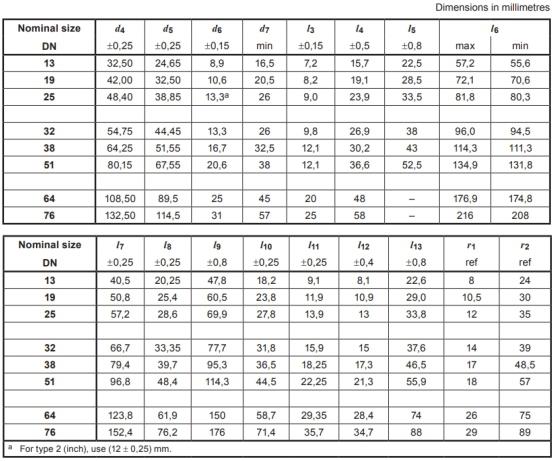

Kích thước của Kẹp mặt bích SAE theo ISO 6162-2: 2012. Kích thước danh nghĩa ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Kích thước inch: 1/2" ;； 3/4" ;； 1" ;； 1 1/4" ;； 1 1/2" ;； 2" ;； 2 1/2" ； 3" ;.
Chỉ định một số kết nối kẹp mảnhflange:Kẹp mặt bích một mảnh kích thước DN 32: Kẹp ISO 6162-2, FC × 32;Kẹp mặt bích một mảnh kích thước DN 25 chỉ được sử dụng với vít hệ mét: Kẹp ISO 6162-2, FCM × 25
Bất kể loại mặt bích SAE nào như kẹp bích chia SAE, bộ chuyển đổi mặt bích SAE, mặt bích hàn ổ cắm SAE, mặt bích mù SAE, khối mặt bích SAE, dấu gạch ngang kích thước kết nối đều có cùng dấu hiệu như sau:
SAE J518 mã 61/62 Kích thước dấu gạch ngang mặt bích | Kích thước mặt bích danh nghĩa Trong | Kích thước danh nghĩa DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
Thông tin liên lạc:
Tên: Ray Wang
Chức vụ: Giám đốc kinh doanh
Đám đông: +86-15958811464
Điện thoại: +86-574-62991611
E-mail:jyray@72338.com
Địa chỉ: Số 74 Zishan Road, Zhangting Town, Yuyao City 315410, China.
sae j518 mã 62 kích thước mặt bích
