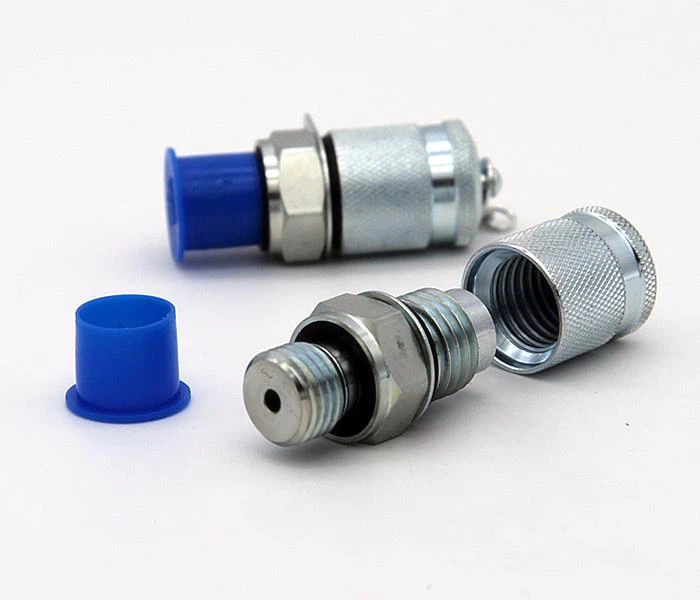

Bộ điều hợp điểm kiểm tra thường được sử dụng trong lĩnh vực công nghiệp và di động để theo dõi điều kiện hệ thống thủy lực mà không cần tắt máy, các điểm kiểm tra thủy lực có khớp nối bộ chuyển đổi để kết nối bộ điều hợp thủy lực với máy đo thủy lực. Bộ tiếp hợp điểm kiểm tra bao gồm bộ chuyển đổi panh thử nghiệm có đầu nối cổng đến đầu van kiểm tra có lỗ khoan rất nhỏ để kết nối các cảm biến áp suất bằng cụm ống siêu nhỏ.
Các tính năng kỹ thuật như sau:
lMax. áp suất làm việc 63 MPa (630 bar) theo ISO 15171-2
lMaterialof Thân khớp nối và nắp kim loại làm bằng thép C20
lSeal là niêm phong chính và phụ bên trong cũng như niêm phong cho ren vít được làm bằng NBR.
lVibration là NBR O-ring để tránh nới lỏng nắp
Ứng dụng lMedia Thích hợp cho dầu thủy lực và các loại dầu khác trên cơ sở dầu khoáng
Các loại kết nối cổng Stud được chọn:
Cổng luồng theo SAE J 514 (UNF) | |||||||
G | d1 | d2 | b | k | t | a | z |
7 / 16-20 UNF | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1 / 2-20 UNF | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
9 / 16-18 UNF | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3 / 4-16 UNF | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Cổng luồng theo tiêu chuẩn ISO 6149-1 Metric | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Cổng luồng theo DIN 3852 phần 1 và phần 2 | ||||
G | d | a | b | t |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
