Danh mục sản phẩm: Phụ kiện thủy lực tiêu chuẩn JIS cho các bộ điều hợp khác nhau
Biểu đồ kích thước chủ đề của JIS được sản xuất theo: Chủ đề BSPP: ISO 228-1 G, JIS B0202; Chủ đề BSPT: ISO 7/1, JIS B0203.
Các phụ kiện JIS được thiết kế với các kết nối hình nón 30 ° và hình nón 60 ° đến đầu ống, cũng được sử dụng làm bộ điều hợp ống.
Để các loại đường ống: cổng JIS B2351, bộ chuyển đổi Npt, SAE ORB, v.v.

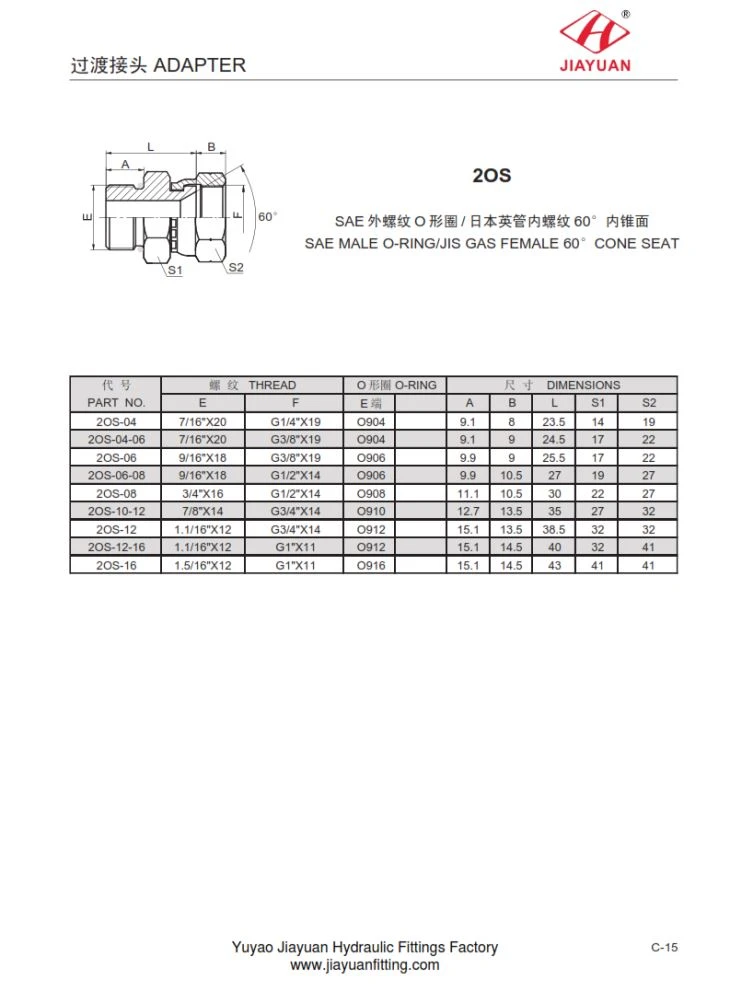

2OS SAE MALE O-RING JIS GAS FEMALE 60 CONE SEAT thông số kỹ thuật như sau:
PHẦN KHÔNG. | CẢM ƠN | Ô-RI NG | KÍCH THƯỚC | ||||||
E | ĐỤ | E | Một | B | L | S1 | S2 | ||
2OS-04 | 7/16 "X20 | G1 / 4 "X19 | O904 | 9,1 | số 8 | 23,5 | 14 | 19 | |
2OS-04-06 | 7/16 "X20 | G3 / 8 "X19 | O904 | 9,1 | 9 | 24,5 | 17 | 22 | |
2OS-06 | 9/16 "X18 | G3 / 8 "X19 | O906 | 9,9 | 9 | 25,5 | 17 | 22 | |
2OS-06-08 | 9/16 "X18 | G1 / 2 "X14 | O906 | 9,9 | 10,5 | 27 | 19 | 27 | |
2OS-08 | 3/4 "X16 | G1 / 2 "X14 | O908 | 11.1 | 10,5 | 30 | 22 | 27 | |
2OS-10-12 | 7/8 "X14 | G4 / 4 "X14 | O910 | 12,7 | 13,5 | 35 | 27 | 32 | |
2OS-12 | 1.1 / 16 "X12 | G4 / 4 "X14 | O912 | 15.1 | 13,5 | 38,5 | 32 | 32 | |
2OS-12-16 | 1.1 / 16 "X12 | G1 "X11 | O912 | 15.1 | 14,5 | 40 | 32 | 41 | |
2OS-16 | 1,5 / 16 "X12 | G1 "X11 | O916 | 15.1 | 14,5 | 43 | 41 | 41 | |
