Phụ kiện BSP theo ISO 1179 2 3 stud biểu đồ Kích thước

Jun 11, 2019

Phụ kiện BSP theo tiêu chuẩn stud ISO 1179 2 3 là một trong những bộ điều hợp phổ biến của BSP, đầu ren của BSPP có kết nối hình nón 60 nam và ghế xoay nữ 60 có hoặc không có đầu o-ring. ISO 1179 2 stud là ren G với con dấu loại E, ISO 1179 3 là ren G với con dấu H. Loại phụ kiện BSP như sau:

BSP_fittings_to_ISO_1179_2_3_stud_end_Staight_swivel

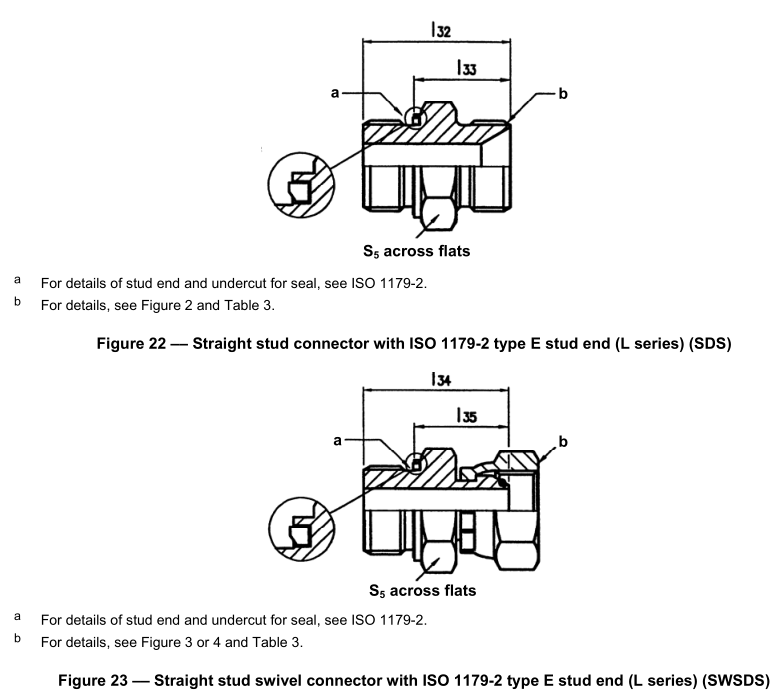

Đầu nối stud thẳng với đầu cuối stud E loại ISO 1179-2 (L series) (SDS)

Đầu nối xoay stud thẳng với đầu E stud loại ISO 1179-2 (dòng L) (SWSDS)

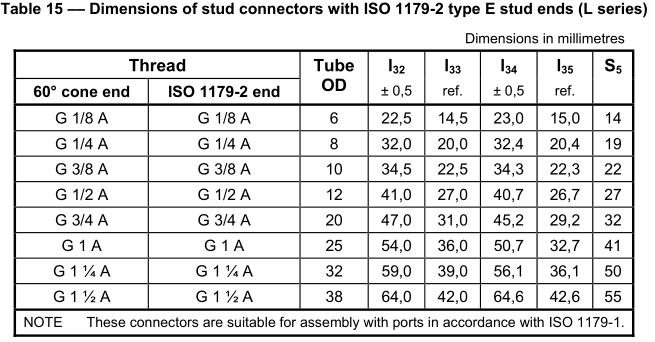

Kích thước của đầu nối stud với đầu đinh E loại ISO 1179-2 (L series)

BSP_fittings_to_ISO_1179_2_E_stud_end_Staight_swivel_dimensions

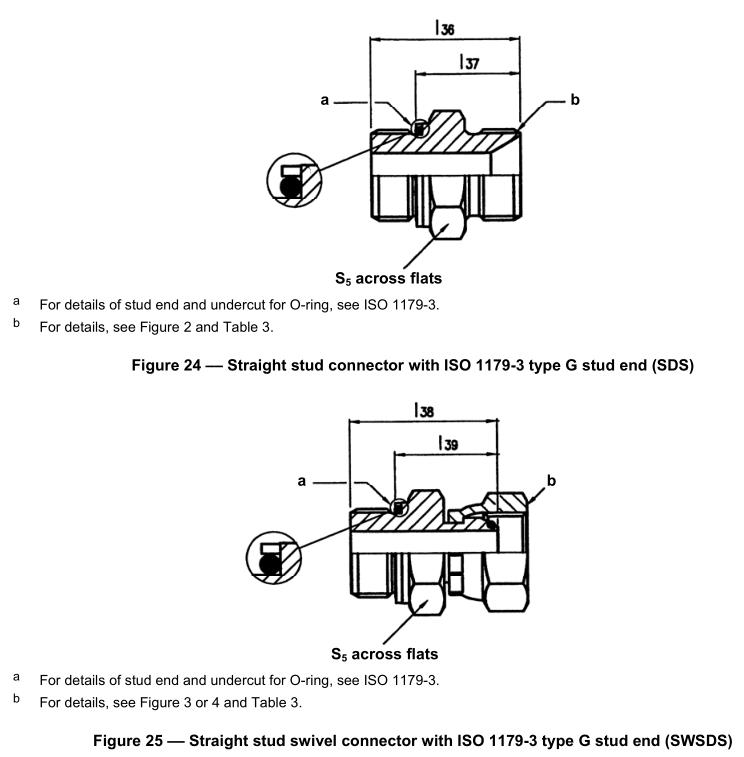

Đầu nối stud thẳng với đầu cuối G loại ISO 1179-3 (SDS)

Đầu nối xoay stud thẳng với đầu stud G loại ISO 1179-3 (SWSDS)

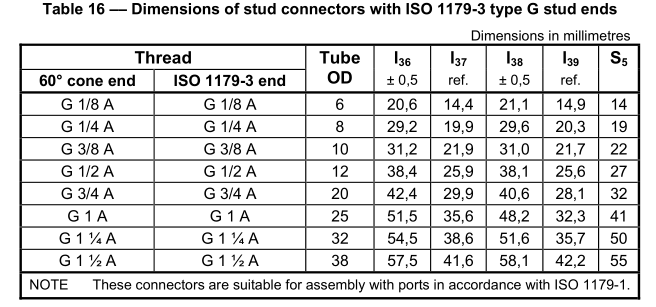

Kích thước của đầu nối stud với đầu G loại ISO 1179-3

BSP_fittings_to_ISO_1179_3_G_stud_end_Staight_swivel

BSP_fittings_to_ISO_1179_3_G_stud_end_Staight_swivel_dimension_table

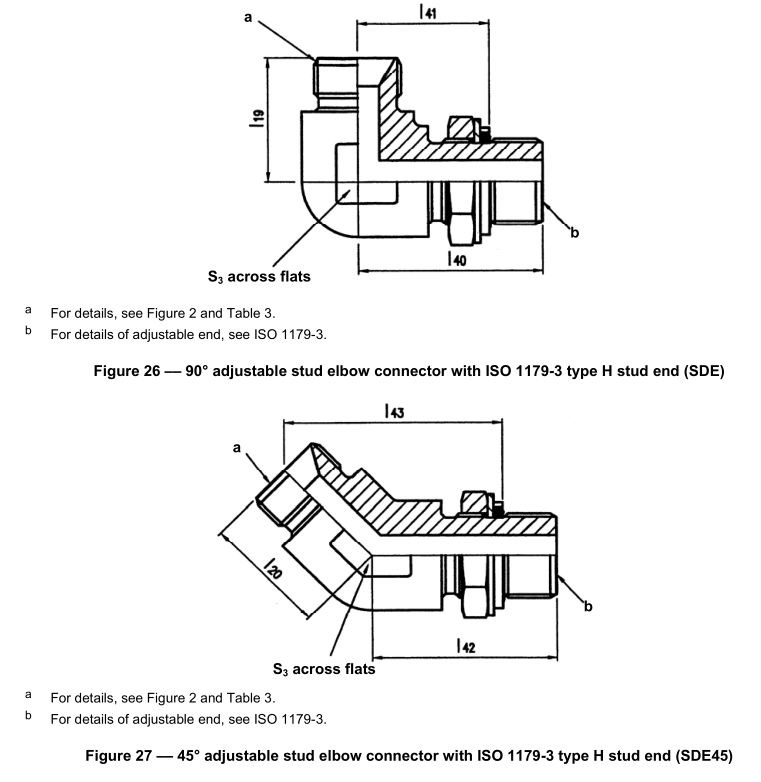

Đầu nối khuỷu tay stud có thể điều chỉnh 90 ° với đầu đinh H loại ISO 1179-3 (SDE)

Đầu nối khuỷu tay stud có thể điều chỉnh 45 ° với đầu đinh H loại ISO 1179-3 (SDE45)

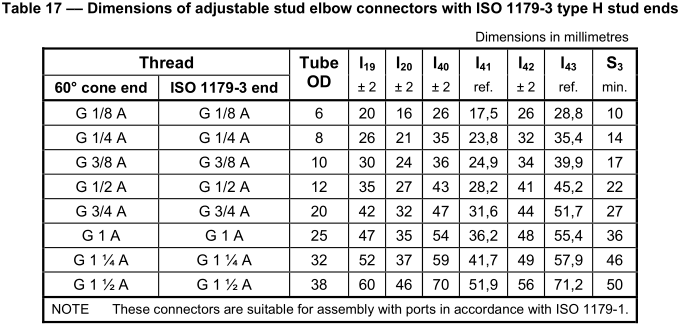

Kích thước của đầu nối khuỷu tay stud có thể điều chỉnh với đầu H loại ISO 1179-3

BSP_fittings_to_ISO_1179_3_G_stud_end_Elbow_swivel

BSP_fittings_to_ISO_1179_3_G_stud_end_Elbow_dimension_table

Đầu nối khuỷu tay stud có thể điều chỉnh xoay 90 ° với đầu H stud loại ISO 1179-3 (SWSDE)

Đầu nối khuỷu tay stud có thể điều chỉnh xoay 45 ° với đầu đinh H loại ISO 1179-3 (SWSDE45)

Kích thước của đầu nối khuỷu tay có thể điều chỉnh xoay với đầu G loại ISO 1179-3

BSP_fittings_to_ISO_1179_3_G_stud_end_Elbow_swivel_45

BSP_fittings_to_ISO_1179_3_G_stud_end_Elbow_swivel_45_dimension_table
