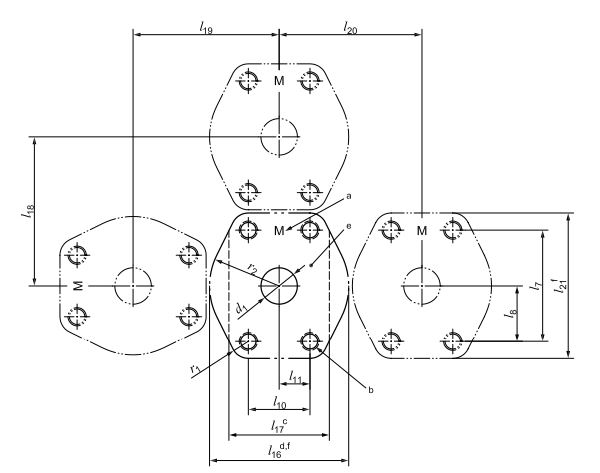

Biểu đồ kích thước cổng mặt bích Sae có mã 61 3000PSI, giống với ISO 6162-1.
Chữ M để chỉ cổng loại 1 - không được phép hiển thị bề mặt.
b Bốn lỗ ren có đường kính d3 trên cổng với chiều dài ren đầy đủ l2.
c Chiều rộng mặt bích tối thiểu.
d Khuyến nghị chiều rộng pad mặt bích.
e Độ nhám bề mặt tối đa của mặt cổng là ISO 1302-MRR Ramax 3,2.
Dự đoán trong khu vực này có thể gây nhiễu
Mã mặt bích SAE 61 Kích thước cổng cho kết nối mặt bích và chiều rộng mặt bích tối thiểu và được đề xuất
Kích thước danh nghĩa DN d1 r1 r2 d3 l2 l7 l8 l10 l11 l16 l17 l18 l19 l20 l21 +0 Lời1,5 ref ref ± 0,25 ± 0,25 ± 0,25 ± 0,25 ref. tối thiểu tối thiểu phút tối thiểu
13 13,0 8,0 23,0 38,1 19,05 17,5 8,75 50 33 59 55 51 58
19 19,2 8,5 26,0 47,6 23,80 22,2 11,10 56 41 70 63 57 69
25 25,6 8,5 29,5 52,4 26,20 26,2 13,10 63 47 75 69 64 74
32 32,0 10,5 36,5 58,7 29,35 30,2 15,10 77 53 84 81 78 83
38 38,2 12,0 41,5 69,9 34,95 35,7 17,85 86 63 99 93 87 98
51 51,0 12,0 48,5 77,8 38,90 42,9 21,45 101 76 107 104 102 106
64 63,5 12,5 54,5 88,9 44,45 50,8 25,40 113 88 120 117 114 119
76 76,2 14,0 65,5 106,4 53,20 61,9 30,95 135 106 141 138 136 140
89 89,0 15,5 70,0 120,7 60,35 69,9 34,95 144 119 158 151 145 157
102 101,6 15,5 76,0 130,2 65,10 77,8 38,90 156 131 168 162 157 167 167
127 127,0 15,5 90,5 152,4 76,20 92,1 46,05 185 157 190 188 186 189
CẢNH BÁO - Người dùng của phần này của ISO 6162-1 phải đảm bảo rằng vật liệu phù hợp được chọn cho cổng để duy trì áp suất làm việc cần thiết, nếu không sử dụng thép carbon.
