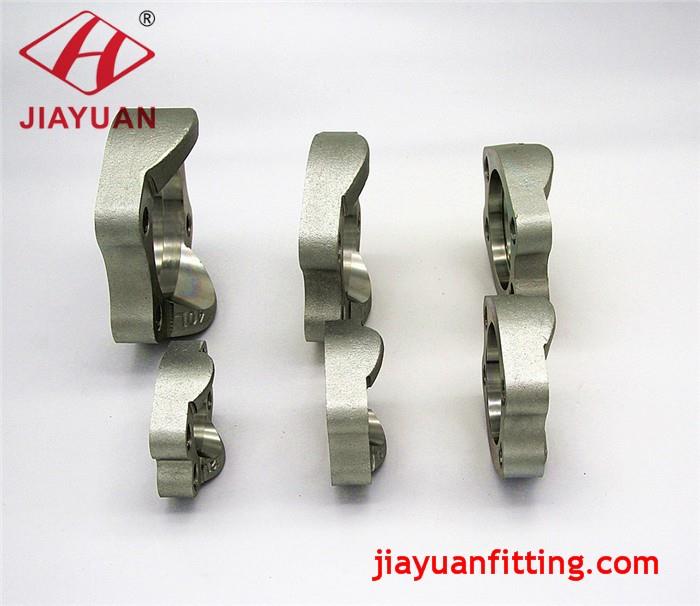

Kẹp mặt bích SAE 3000 psi: hệ thống kẹp mặt bích một mảnh
Giới thiệu các kết nối mặt bích thủy lực chất lỏng với kẹp mặt bích một mảnh và vít mét hoặc inch:
1. Áp suất làm việc của kẹp mặt bích sê-ri 61 mã SAE là 3000 PSI, 3,5 MPa (35 bar) đến 35 MPa (350 bar).
2. Kích thước kẹp mặt bích SAE theo ISO 6162-1: 2012. Kích thước danh nghĩa ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Kích thước inch: 1/2 "3/4" 1 "1 1/4" 1 1/2 "2" 2 1/2 "3".
3. Chất liệu của kẹp mặt bích một mảnh SAE được làm bằng thép carbon C45 với các đặc tính trong điều kiện sau:
Đối với kích thước mặt bích danh nghĩa DN 13:
cường độ năng suất tối thiểu: 220 MPa
độ giãn dài tối thiểu khi gãy xương: 3%
và cho tất cả các kích thước mặt bích danh nghĩa khác:
cường độ năng suất tối thiểu: 415 MPa
độ giãn dài tối thiểu khi gãy xương: 3%
4. Bảo vệ chống ăn mòn bề mặt bên ngoài của tất cả các kẹp mặt bích bằng thép carbon SAE, phải được bảo vệ bằng một lớp phủ thích hợp để vượt qua thử nghiệm phun muối tối thiểu 72 giờ theo tiêu chuẩn ISO 9227.
5. Yêu cầu thử đối với áp suất / nhiệt độ: Các kết nối loại mặt bích phù hợp với phần này của ISO 6162 phải chịu các thử nghiệm độ bền nổ và chu kỳ quy định trong ISO 19879 để xác minh rằng chúng đáp ứng các yêu cầu về áp suất / nhiệt độ quy định. Nó phải phù hợp để sử dụng ở áp suất làm việc được đưa ra trong Bảng 2 khi được sử dụng ở nhiệt độ từ -40 ° C đến +120 ° C. Các kết nối mặt bích phù hợp với phần này của ISO 6162 không được lắp ráp ở nhiệt độ thấp hơn -20 ° C.
6. Chỉ định các kết nối kẹp mặt bích
Kẹp mặt bích một mảnh có kích thước DN 25: Kẹp ISO 6162-1, FC × 25
