Kích thước phụ kiện mặt bích thủy lực tuân theo SAE J518 và ISO 6162 Kết nối mặt bích 4 bu lông, các đầu phụ kiện được thiết kế với đầu ống sắt uốn, đầu nối ống sê-ri ISO 8434, mối hàn ổ cắm và mối hàn giáp mép, Cổng cái như Metric, BSPP, UNF Các kết nối cổng, NPT, BSPT.

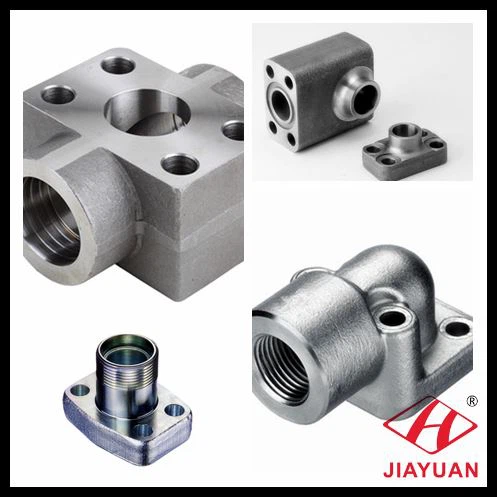

Các loại phụ kiện mặt bích thủy lực như sau:
Phụ kiện khối mặt bích thủy lực còn được gọi là phụ kiện mặt bích khối 4 bu lông sae, nó được thiết kế với kích thước rãnh vòng sae mặt bích, kích thước cổng phẳng mặt bích, phụ kiện khối mặt bích cuối được thiết kế với cổng SAE ORB, cổng NPT, cổng BSPP, ổ cắm các loại mối hàn đối đầu và mối hàn đối đầu.
Phụ kiện ống mặt bích thủy lực còn được gọi là phụ kiện đầu ống mặt bích sae, lắp ráp với các nửa mặt bích chia nhỏ. Đầu mặt bích củaSAE được thiết kế với kích thước rãnh vòng chữ o bao gồm áp suất làm việc 3000 psi và 6000 psi, đầu ống được thiết kế với khóa liên động 9000 psi, ống xoắn 6000psi , ống dây 3000 psi. có hai mặt bích ống sae và phụ kiện mặt bích ống một mảnh phù hợp với các cấu tạo khác nhau của ống thủy lực.
Phụ kiện ống mặt bích thủy lực còn được gọi là bộ điều hợp mặt bích sae, lắp ráp bằng kẹp mặt bích. Đầu mặt bích của SAE được thiết kế với kích thước rãnh o-ring. Các phụ kiện ống mặt bích có sẵn ở cổng ren thẳng SAE ORB, hệ mét, BSPP và UNF; cổng ren côn NPT, BSPT. hình dạng có thẳng, khuỷu tay, chữ thập, chữ T, vv Để kết nối ống thủy lực, đường ống thủy lực, cụm ống thủy lực. Loại áp suất làm việc có bộ điều hợp mặt bích mã 62 và bộ điều hợp mặt bích mã 61.
Phụ kiện hàn mặt bích thủy lực còn được gọi là phụ kiện mặt bích hàn sae, kết nối ống hàn vĩnh viễn. Đầu mặt bích SAE theo thiết kế tiêu chuẩn ISO 6162, các đầu phụ kiện hàn có sẵn trong mối hàn ổ cắm, kết nối mối hàn đối đầu. Nó được lắp ráp với kẹp mặt bích SAE bằng 4 bu lông siết chặt .
Các loại vật liệu của phụ kiện và bộ điều hợp mặt bích thủy lực:
Phụ kiện mặt bích ống thủy lực bằng thép không gỉ
Bộ điều hợp mặt bích thủy lực bằng thép carbon
Tiêu chuẩn của phụ kiện mặt bích thủy lực
Các kết nối mặt bích 4 bu lông phù hợp với SAE J518 và ISO 6162-1 và -2 đã được chứng minh là kết nối không rò rỉ, đặc biệt phù hợp với các kích thước lớn hơn, áp suất cao hơn và lắp ráp trong các khu vực chật hẹp. Các kết nối cổng ren như O-ring ren thẳng SAE và ISO 6149 dễ dàng lắp ráp một cách hợp lý và cung cấp khả năng chịu áp suất 6000 psi và cao hơn tùy theo kích thước
12 (M27). Ngoài kích thước này, định mức áp suất bắt đầu giảm và mômen lắp ráp tăng nhanh. Các kết nối cổng mặt bích 4 bu lông cung cấp khả năng kết nối các kích thước lớn hơn và đạt được khả năng chịu áp lực cao hơn ở mô-men lắp ráp hợp lý.
Video giới thiệu các loại phụ kiện mặt bích thủy lực:
Nếu bạn không tìm thấy thứ mình cần, vui lòng gửi email tới jyray@72338.com
Công việc kết nối mặt bích thủy lực
Kết nối mặt bích bốn bu lông (SAE J518) là kết nối không rò rỉ đã được kiểm chứng, đặc biệt phù hợp với các kích thước lớn hơn. Kết quả là, nó đã đạt được sự chấp nhận trên toàn thế giới.
Kết nối thành công là ở sự đơn giản của nó. Nó là một con dấu mặt tĩnh sử dụng một vòng đệm O-durometer cao cho con dấu và kẹp và bu lông để giữ lực như thể hiện trong Hình L3. Ngoài ra, một tấm bịt kín ngoại quan nằm giữa mặt cổng và mặt phẳng của ống có mặt bích được tạo hình cơ học như trong Hình L4 để đạt được kết quả tương tự.
Con dấu (O-ring) được nén giữa đáy rãnh ở đầu mặt bích và bề mặt phẳng của cổng hoặc tấm đệm mặt bích, tạo ra một con dấu mềm đáng tin cậy. Tấm làm kín thay thế có một con dấu cao su liên kết durometer cao ở cạnh bên trong, nén giữa hai bề mặt phẳng, cung cấp một con dấu mềm với cùng độ tin cậy. Tiếp xúc kim loại với kim loại ở mặt ngoài của mặt bích với mặt cổng giúp con dấu không bị đùn ra dưới áp lực. Tiếp xúc kim loại với kim loại này được duy trì bởi lực kẹp được cung cấp bằng cách siết chặt các bu lông qua các kẹp.
Thiết kế đơn giản này cung cấp một số lợi thế so với các kết nối cổng luồng, chẳng hạn như NPTF, SAE, BSPP, ISO 6149, v.v., với kích thước lớn hơn:
• Khả năng kết nối ống OD lên đến 5 inch (Chỉ có mã 61)
• Mômen siết yêu cầu từ bốn bu lông thấp hơn nhiều so với yêu cầu đối với cổng có ren kích thước tương đương
• Mô-men xoắn ít hơn có nghĩa là các cờ lê nhỏ hơn và khe hở xoay cờ lê - giúp dễ dàng lắp ráp trong các khu vực chật hẹp
• Khả năng lên đến 6000 psi thông qua kích thước 2 ”(chỉ dành cho Mã 62)
• Điểm bịt kín duy nhất giữa cụm ống / ống / ống mềm và cổng
• Dễ dàng tháo rời thông qua việc sử dụng các kẹp chia
Kết nối có một nhược điểm là nó đòi hỏi một diện tích lớn hơn (in chân) trên thành phần so với một cổng luồng tương đương.
