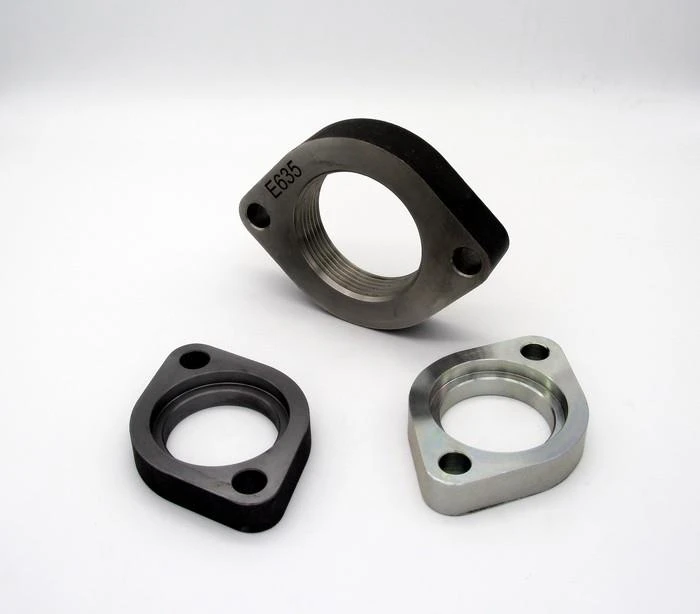

Mặt bích hình bầu dục SAE thường được sử dụng để kết nối các tiêu chuẩn khác nhau của hệ thống lắp ráp ống và ống thủy lực, nó có mặt bích SAE 2 blot thông qua lỗ giống như SAE J518 yêu cầu mã 61 và kích thước 62: Đây là một loại Kẹp mặt bích SAE sẽ là được lắp ráp với các cụm ống thủy lực, cổng ren số liệu hoặc UNF cho các bộ điều hợp thủy lực sau đó đến các cụm ống mét và inch.
Mặt bích SAE Loại hình bầu dục thường được sử dụng trong các ứng dụng hệ thống thủy lực công nghiệp như máy phân phối khối mặt bích dưới của máy đào thủy lực, mặt bích máy nén khí trục vít cho cụm ống. động cơ thủy lực và cổng xả dầu bơm cổng vv
SAE Flange Oval với hai lỗ xuyên qua cho SAE 6000PSI
Tối đa | ||||||||
hoạt động | Kích thước mặt bích | Một | B | C | D | F | H | L |
sức ép | trong | mm | mm | mm | mm | mm | mm | mm |
414 | 1.1 / 4 " | 49 | 44 | 73,9 | 103 | 78 | 25 | 14,5 |
414 | 1/2 " | 22 | 20,5 | 44,4 | 60 | 48 | 14 | 8,5 |
414 | 1/2 " | 27 | 24 | 44,4 | 60 | 48 | 14 | 8,5 |
