Flare mặt bích ống để ống kết nối SAE J518 mã 61/62
Ống đến cổng mặt bích bùng phát là không có mối hàn ống và ống kết nối trong áp lực trung bình mand cao. Hai SAE flare mặt bích kẹp được gia công với hình nón 37 độ, Một chèn với mặt bích đầu o-ring kết nối, o-ring cho rãnh hình nón 37 độ.

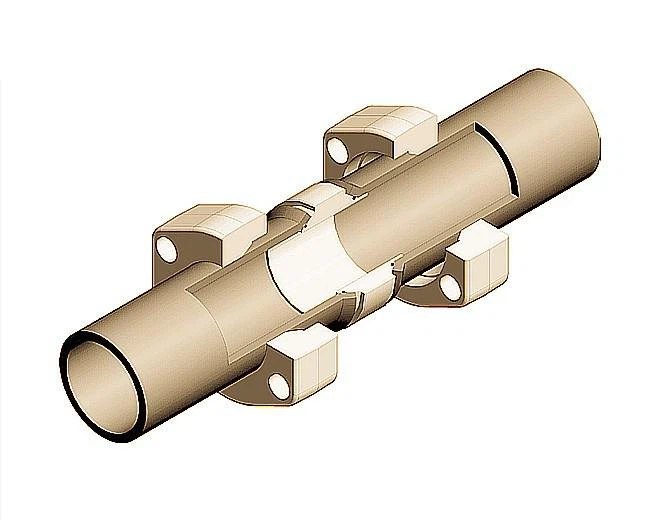

Tất cả các kẹp mặt bích bùng phát có kích thước 4 bu lông giống với tiêu chuẩn SAE J518 / ISO 6162, sự khác biệt là cách kết nối: Hệ thống mặt bích lóa dành cho đầu ống bị cháy được bùng lên đến 37 °. Một chèn, mềm niêm phong bởi một O-Ring, nằm vào mỗi đầu ống. Bằng cách thắt chặt các mặt bích lại với nhau, một kết nối ống áp suất cao, kín mềm được thực hiện. Hệ thống kẹp mặt bích tách được sử dụng để thắt chặt đầu mặt bích với các loại đầu nối ống và phụ kiện ống, hoặc kết nối phích cắm mặt bích. Kết nối niêm phong tương tự là kết nối mặt phẳng O-ring, cùng kích thước cổng mặt bích SAE.
Chất liệu của khớp nối mặt bích flare:
Thép carbon C45; Thép không gỉ 304, 316 hoặc 316L.
Tất cả các hệ thống kết nối mặt bích thép carbon phải được mạ hoặc phủ một vật liệu phù hợp vượt qua một thử nghiệm phun muối 72-h phù hợp với ASTM B117 (ISO 9227). phụ kiện mặt bích thủy lực vuông là 4 kích thước mặt bích bu lông, theo tiêu chuẩn ISO 6164. Nó là mặt bích khối mô hình vuông cho các ứng dụng thủy lực được niêm phong của động cơ, bơm, jack vv trong thiết bị đường ống di động và công nghiệp.
Hai loại mặt bích bùng phát từ ống đến kết nối ống:

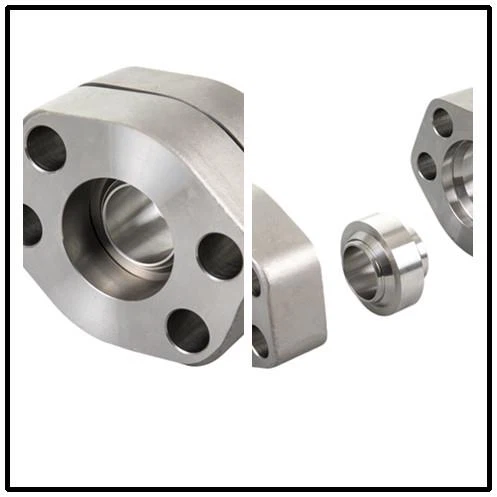

Một mảnh flare mặt bích nón chèn
Hai mảnh flare mặt bích nón chèn
